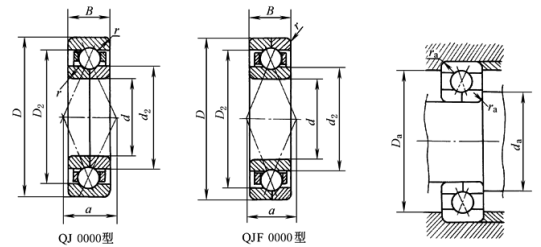

Výkres

Specifikace

ZáklAdní rozměr /mm			ZáklAdní nosnost /kN		Mezní otáčky /r·min		Hmotnost / kg	Kód ložiskA	Jiné rozměry / mm				Montážní rozměr /mm
d	D	B	Cr	C0r	Tlustý	olej	W≈	000 QJ 0000 QJF	d2 ≈	D2 ≈	a min	r min	d a min	D a max	ra max
30	72	19	44.5	31.2	6700	9000	0.42	QJ306	45.8	58.2	36	1.1	37	65	1
35	72	17	28.0	25.8	6300	8500	0.356	QJF 207	—	—	—	1.1	42	65	1
35	80	21	53.2	37.2	6000	8000	0,57	QJ307	50.7	64.3	40	1.5	44	71	1.5
40	80	18	36.0	32.0	6000	8000	0.394	QJF 208	—	—	—	1.1	47	73	1
40	80	18	40.5	37.0	6700	9000	0.391	QJ 208	54	66	42	1.1	47	73	1
45	85	19	40.0	37.8	5300	7000	0.43	QJF 209	—	—	—	1.1	52	78	1
45	100	25	55.5	50.2	4800	6300	0.923	QJF 309	—	—	—	1.5	54	91	1.5
50	90	20	41.8	40.2	5000	6700	0.514	QJF 210	—	—	—	1.1	57	83	1
	90	20	55.5	44.8	5000	6700	0,52	QJ210	63.5	76.5	49	1.1	57	83	1
	110	27	73.5	72.2	4500	6000	1.2	QJF 310	—	—	—	2	60	100	2
55	110	27	85.0	80.0	5000	6700	1.33	QJ310	70	90	56	2	60	100	2
	100	21	50.2	50.2	4500	6000	0,76	QJF 211	—	—	—	1.5	64	91	1.5
	100	21	71.0	62.0	5300	7000	0,769	QJ211	70.3	84.7	54	1.5	64	91	1.5
	120	29	86.5	85.0	4000	5300	1.48	QJF 311	—	—	—	2	65	110	2
	120	29	115	86.5	4000	5300	1.48	QJ311	77.2	97.8	61	2	65	110	2
60	110	22	62.8	63.8	4300	5600	1.0	QJF 212	—	—	—	1.5	69	101	1.5
	110	22	81.0	71.0	4800	6300	0.99	QJ212	77	93	60	1.5	69	101	1.5
	130	31	93.5	93.2	3800	5000	2.2	QJF 312	—	—	—	2.1	72	118	2.1
65	120	23	65.2	67.8	3800	5000	1.12	QJF 213	—	—	—	1.5	74	111	1.5
	120	23	90.0	83.0	4300	5600	1.2	QJ213	84.5	101	65	1.5	74	111	1.5
	140	33	105	102	3400	4500	2.32	QJF 313	—	—	—	2.1	77	128	2.1
70	125	24	98.0	91.5	4300	5600	2.32	QJ214	89	106	68	1.5	79	116	1.5
70	150	35	168	132	3200	4300	3.15	QJ314	97.3	123	77	2.1	82	138	2.1
75	130	25	108	98.0	4000	5300	1.45	QJ215	93.8	112	72	1.5	84	121	1.5
85	180	41	210	188	2600	3600	5.5	QJ317	117	148	93	3	99	166	2.5
90	140	24	102	130	3200	4300	—	QJ 1018	—	—	—	1.5	99	131	1.5
	160	30	165	150	3200	4300	2.91	QJ218	114	136	88	2	100	150	2.0
	190	43	238	228	2400	3400	6.41	QJ318	124	156	98	3	104	176	2.5
100	180	34	212	192	2800	3800	4.05	QJ220	127	153	98	2.1	112	168	2.1
110	170	28	150	195	3000	4000	—	QJ 1022	—	—	—	2	120	160	2
	200	38	255	245	2400	3400	5.76	QJ222	141	169	109	2.1	122	188	2.1
	240	50	328	345	2000	3000	12.4	QJ322	154	196	23	2.1	122	188	2.1
120	180	28	152	208	2200	3200	—	QJ 1024	—	—	—	2	130	170	2
	215	40	280	275	2200	3200	6.49	QJ224	152	183	117	2	132	203	2.1
	260	55	352	392	1600	2200	15.3	QJ324	169	211	133	3	134	246	2.5
130	200	33	202	230	2000	2700	—	QJ 1026	—	—	—	2	140	190	2
130	230	40	288	290	1900	2800	7.28	QJ226	165	195	126	3	144	216	2.5
140	210	33	205	242	1900	2600	—	QJ 1028	—	—	—	2	150	200	2
	250	42	292	352	1500	2000	10.5	QJ228	179	211	137	3	154	236	2.5
	300	62	422	512	1300	1800	22.4	QJ328	196	244	154	4	158	282	3
150	225	35	225	275	1800	2400	4. 59	QJ 1030	174	201	131	2.1	162	213	2.1
150	270	45	302	372	1400	1900	12.4	QJ230	194	226	147	3	164	256	2.5
160	240	38	260	318	1600	2200	—	QJ 1032	—	—	140	2.1	172	228	2.1
160	290	48	352	455	1300	1800	14.7	QJ232	207	243	158	3	174	276	2.5
170	260	42	200	350	1500	2000	7.45	QJ 1034	198.8	231.2	151	2.1	182	248	2.1
170	310	52	358	480	1200	1700	18.1	QJ234	222	258	168	4	188	292	3
180	280	46	335	408	1400	1800	10.7	QJ 1036	212.7	247.8	161	2.1	192	268	2.1
180	320	52	392	545	1100	1600	—	QJ236	231	269	175	4	198	302	3
190	290	46	348	430	1300	1700	—	QJ 1038	—	—	168	2.1	202	278	2.1
200	310	51	382	498	1200	1600	—	QJ1040	—	—	179	2.1	212	298	2.1
220	340	56	448	622	1000	1400	18	QJ1044	259	301	196	3	234	326	2.5
240	360	56	458	655	950	1300	21	QJ1048	282.2	318	210	3	254	346	2.5
260	400	65	510	765	850	1200	—	QJ 1052	—	—	—	4	278	382	3
280	420	65	540	835	800	1000	—	QJ 1056	—	—	245	4	298	402	3
300	460	74	630	1040	700	950	—	QJ 1060	—	—	—	4	318	442	3
320	480	74	650	1090	650	850	—	QJ1064	—	—	280	4	338	462	3
340	520	82	725	1270	600	800	—	QJ 1068	—	—	301	5	362	498	4
360	540	82	768	1380	530	700	—	QJ 1072	—	—	—	5	382	518	4
380	560	82	805	1430	500	670	—	QJ 1076	—	—	—	5	402	538	4
