Porozumění úhlové kontaktní ložisky: Komplexní průvodce
I. Úvod do ložisek úhlových kontaktů

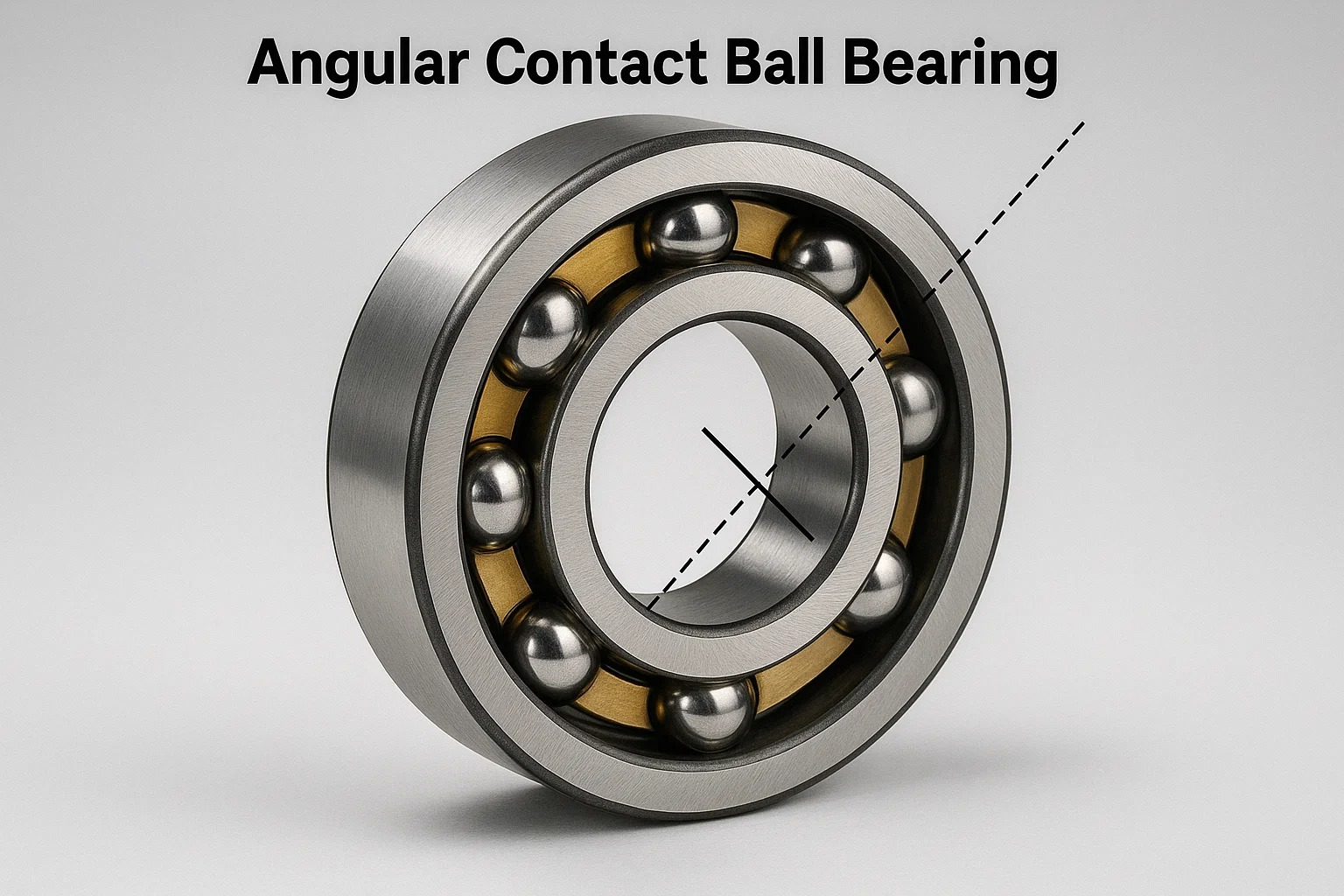

1. Co je to ložisko úhlového kontaktu?
An Úhlová kontaktní ložisko kuličky je specializovaný typ ložiska z válcových prvků Radiální i axiální zatížení současně . Na rozdíl od kuličkových ložisek s hlubokým drážkou, která primárně zpracovávají radiální zatížení, úhlová kontaktní ložiska
představovat přesně vytvořené Kontaktní úhel mezi vnitřními a vnějšími závody a koulemi. Tento úhel je to, co jim umožňuje efektivně podpneboovat axiální síly v jednom směru, kromě radiálních sil.
-
Definice a základní funkce: Ve svém jádru usnadňuje úhlová kontaktní kulička rotační pohyb a zároveň přesně ovládá relativní polohu komponent stroje. Jeho jedinečný design mu umožňuje nést zatížení působící v úhlu k ose ložiska. Tato schopnost je zásadní v aplikacích, kde jsou přítomny jak boční, tak tahové síly, což z nich činí ideální pro různé průmyslové a automobilové použití.
-
Klíčové vlastnosti a charakteristiky designu: Definující rys těchto ložisek je Kontaktní úhel , což je úhel mezi linií spojující body kontaktu míče s dráhy v radiální rovině a linií kolmo k ose ložiska. Tento úhel se může lišit, obvykle od 15 až 40 stupňů , v závislosti na konkrétním návrhu ložiska a zamýšlené aplikaci. Vyšší kontaktní úhel obecně poskytuje větší axiální zatížení, zatímco menší úhel je vhodnější pro vysokorychlostní aplikace s nižším axiálním zatížením.
| Funkce | Stropis |
|---|---|
| Kontaktní úhel | Toto je kritický úhel, který určuje podíl Radiální vs. axiální zatížení . Obvykle to sahá od 15 ° (optimalizováno pro vysokou rychlost a nižší axiální zatížení) 40 ° (Optimalizováno pro vysoké axiální zatížení). Větší úhel znamená více podpory axiálního zatížení. |
| Oddělitelný design | The Vnější kroužek je často oddělitelný z vnitřního sestavy prstenu a míče. Tato konstrukční funkce zjednodušuje proces montáže a umožňuje přesný výběr konkrétních interních vůlí nebo aplikaci předpětí během instalace. |
| Jednosměrné axiální zatížení | Norma jednostrovská řada Ložiska s úhlovým kontaktem jsou navržena tak, aby se přizpůsobila axiální zatížení pouze v jednom směru . Pro zpracování axiálních zatížení z obou směrů se obvykle používají Duplexní uspořádání (párové sady) nebo jako Dvojitá řada ložiska . |
| Vysoká přesnost | Tato ložiska jsou vyráběna na velmi těsné tolerance a zajišťují vysoká přesnost běhu a Minimální házení . Tato přesnost je nezbytná pro náročné aplikace, jako jsou aplikace, které se nacházejí v vřetenech obráběcích strojů, kde i mikroskopické odchylky mohou ovlivnit výkon. |
| Tuhost | Když správně Předinstalované , úhlová kontaktní kuličková ložiska nabízejí výjimečně vysoká tuhost . To minimalizuje vychylování hřídele při zatížení a významně zlepšuje celkový výkon systému, zejména v přesných kritických aplikacích, kde je stabilita prvořadá. |
2. Proč si vybrat ložiska angulárních kontaktních kuliček?
Úhlová kontaktní kuličková ložiska jsou vybrána pro jejich vynikající výkon ve specifických provozních podmínkách, kde by jiné typy ložisek mohly zaostávat.
-
Výhody oproti jiným typům ložiska:
- Kombinovaná zatížení: Jejich nejvýznamnější výhodou je schopnost efektivně nést a kombinace radiálního a axiálního zatížení zároveň. To je odlišuje od kuličkových ložisek s hlubokým drážkou (primárně radiální) nebo tahových ložisek (především axiálních).
- Vysokorychlostní schopnost: Vzhledem k jejich optimalizované vnitřní geometrii, přesné výrobě a často lehčích konstrukcí klece (např. Polyamid nebo fenolická pryskyřice) mohou pracovat při velmi vysokých otáčkách se sníženou tvorbou tepla.
- Vysoká přesnost a rigidita: Nabízejí vynikající přesnost a tuhost běhu, což z nich činí ideální pro aplikace vyžadující přesné polohování, minimální výchylku a nízkou vibraci. Při použití v předem naložených konfiguracích mohou prakticky eliminovat vnitřní clearance, což vede k výjimečné rigiditě.
- Všestranné konfigurace: K dispozici v Jednosměrná, dvojitá řada a čtyřbodové kontaktní návrhy , lze je také kombinovat Duplexní uspořádání (tváří v tvář, zády k sobě nebo taemu) pro další zvýšení nakládací kapacity, tuhost a schopnosti zvládnout převrácení okamžiků.
-
Aplikace, kde vynikají: Tato ložiska se často vyskytují v náročných prostředích vysoká přesnost, vysoké rychlosti a manipulace s významnými axiálními silami . Jejich schopnost podporovat kombinovaná zatížení je nezbytná v různých náročných strojích. Mezi běžné aplikace patří:
- Vřetena stroje: Zásadní pro přesné řezání a broušení.
- Automobilové přenosy a ložiska kol: Manipulace s hmotností vozidla i zatáčkové síly.
- Čerpadla a kompresory: Podpůrné rotující hřídele při kombinované tekutině a mechanickém zatížení.
- Elektrické motory: Zejména ve větších vysokorychlostních vzorcích.
- Robotika: Zajištění přesného a opakovatelného pohybu robotických kloubů a ovladačů.
Ii. Porozumění designu a funkčnosti

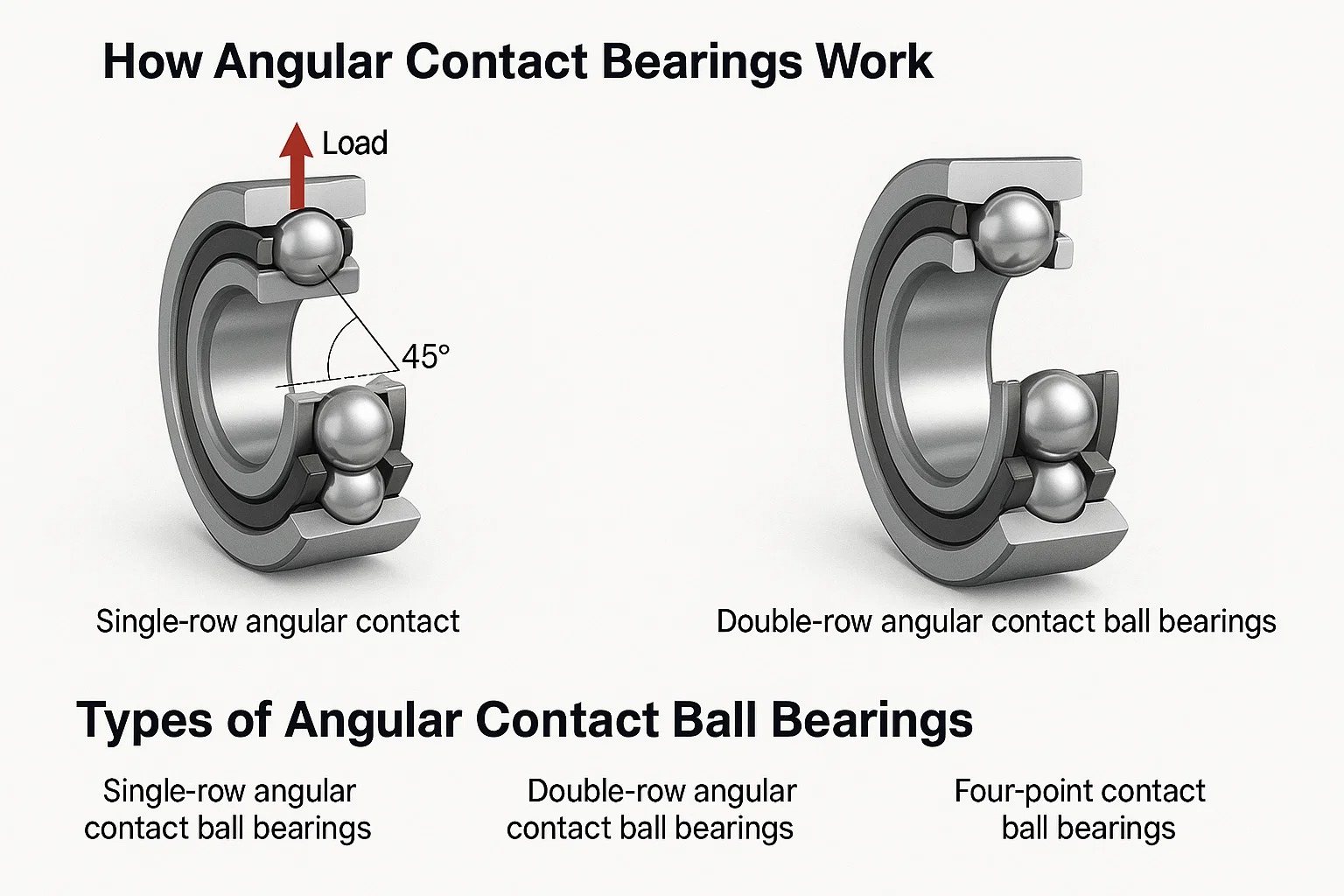

1. Jak fungují úhlová kontaktní ložiska
Operační princip úhlového kontaktního kuličkového ložiska na jeho Kontaktní úhel , což diktuje, jak jsou zatížení distribuovány a podporovány.
-
Vysvětlení kontaktního úhlu: Když se na zatížení, zejména axiální zatížení, naneseno na úhlové kontaktní ložisko, jsou koule mírně přemístěny podél závodních závodů. Tento posun vytváří eliptickou kontaktní oblast mezi každým míčem a vnitřními i vnějšími závody. The Kontaktní úhel je úhel tvořený čarou přes střed této kontaktní elipsy a čára kolmá k ose otáčení ložiska. Tento úhel je zásadní, protože určuje podíl aplikovaného zatížení, které je přenášeno axiálně oproti radiálně. Například a Větší kontaktní úhel (např. 40 °) znamená, že ložisko je lépe vybaveno pro zpracování těžších axiálních zatížení, zatímco a menší úhel (např. 15 °) je vhodnější pro vysokorychlostní aplikace, kde převládající radiální zatížení a axiální zatížení je lehčí.
-
Distribuce a podpora zatížení: Koule v úhlovém kontaktním ložisku jsou obvykle pod a předpětí (buď vlastní výrobou nebo aplikovaným během instalace). Toto předpětí zajišťuje nepřetržitý kontakt s oběma dráhami, a to i při různých zátěžích, což je zásadní pro vysokou rigiditu a pro zabránění sklouznutí koulí, zejména při vysokých rychlostech. Když je aplikováno kombinované radiální a axiální zatížení, síly jsou síly efektivně přenášeny skrz koule v kontaktním úhlu, což účinně rozděluje napětí přes větší plochu než čistě radiální ložisko. Tento design poskytuje vynikající podporu a stabilitu za složitých podmínek zatížení.
2. Druhy ložisek úhlových kontaktů
Úhlová kontaktní ložiska přicházejí v různých konfiguracích, z nichž každá je vhodná pro různé nákladné kapacity, požadavky na rigiditu a požadavky na aplikaci.
-
Jednořadová úhlová kontaktní ložiska: Jedná se o nejběžnější typ a dokáže pojmout axiální zatížení Pouze jeden směr . Kvůli této jednosměrné axiální zatížení, podporovat axiální zatížení v obou směrech nebo k dosažení vyšší rigidity a zvládnout převrácení okamžiků, jsou často používány v Duplexní uspořádání . Jedná se o montáž dvouřadých ložisek dohromady jako odpovídající pár.
Duplexní uspořádání Popis Klíčové vlastnosti Face-to-Face (DF) Dvě ložiska jsou namontována s jejich širšími tvářemi dohromady, takže kontaktní čáry se sbíhají směrem k ose ložiska. Dobrá rigidita, zvládnout převrácení momentů, mírné rychlosti. Back-to-Back (DB) Dvě ložiska jsou namontována s jeho užšími tvářemi dohromady, takže kontaktní čáry se odcházejí od ose ložiska. Maximální rigidita , vynikající pro manipulaci s převrácení okamžiků, ideální pro vysoce přesné vřetena. Taem (DT) Dvě ložiska jsou namontována ve stejném směru a jejich kontaktní linie jsou rovnoběžné. Navrženo pro extrémně vysoká axiální zatížení v jednom směru , zatížení je rovnoměrně sdíleno. -
Dvojitá řada úhlových kontaktních ložisek: Tato ložiska v podstatě kombinují dvě jednorázové úhlové kontaktní ložiska do jedné jednotky. Jsou navrženy tak, aby se přizpůsobily axiální zatížení v obou směrech a jsou často vybíráni, když je vyžadován kompaktní design s vysokou rigiditou, což eliminuje potřebu samostatných duplexních uspořádání. Jsou k dispozici s různými interními vzory a kontaktními úhly, aby vyhovovaly konkrétním potřebám.
-
Čtyřbodová kontaktní kulička: Jedná se o jedinečné jednoslovové úhlové kontaktní ložiska s nádražími určenými k podpoře axiální zatížení v obou směrech . Vnitřní kroužek je obvykle rozdělen a mezi míčky a závodníky jsou čtyři kontaktní body (dva na vnitřním kroužku, dva na vnějším kroužku). Tato konstrukce jim umožňuje zvládnout axiální zatížení obrácených a přijímání méně axiálního prostoru než dvě ložiska s jednou řadou. Jsou zvláště užitečné pro aplikace s přerušovaným nebo střídavým axiálním zatížením a nabízejí kompaktní a efektivní řešení.

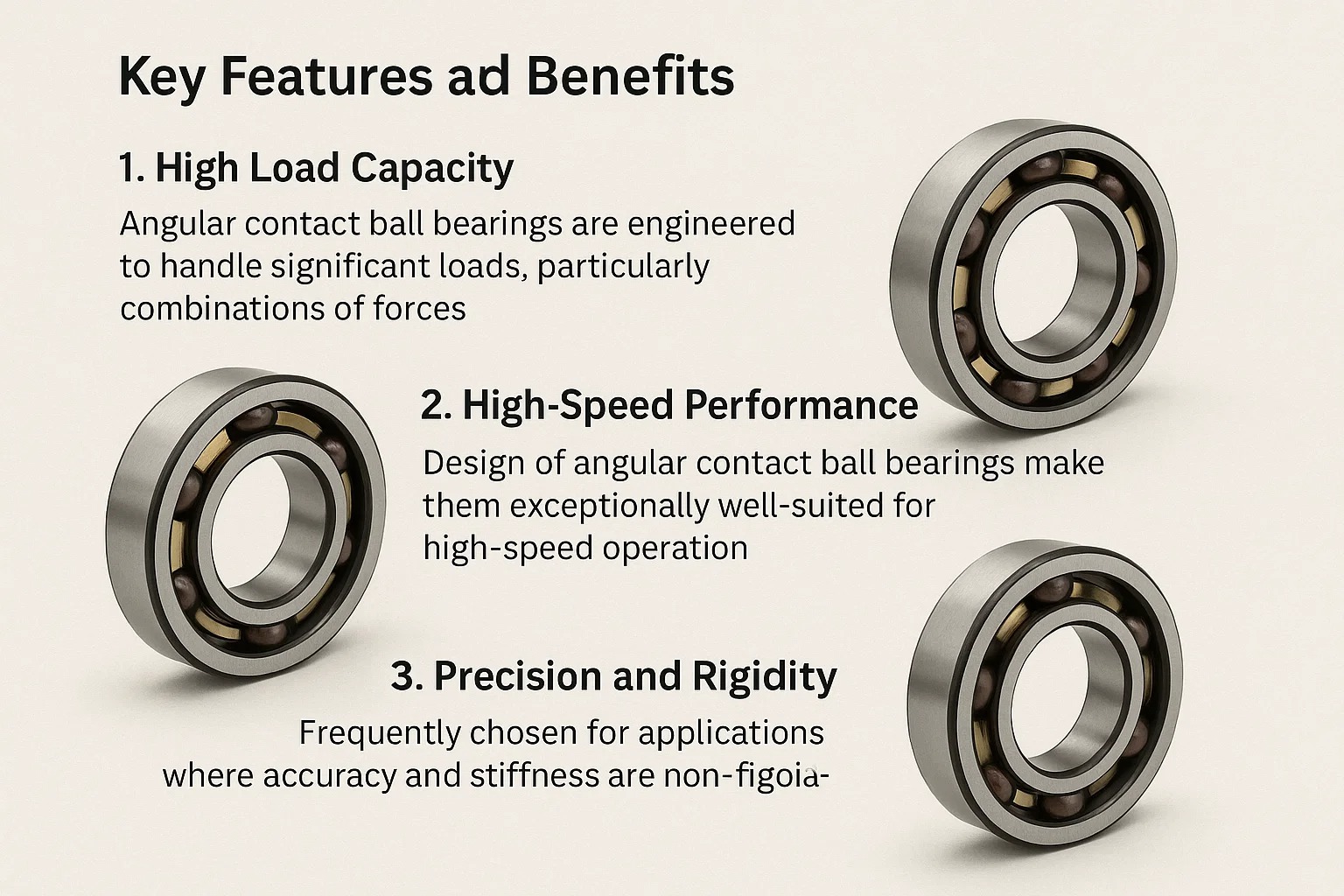

Iii. Klíčové funkce a výhody
Úhlová kontaktní ložiska jsou v různých průmyslových odvětvích vysoce ceněna kvůli jejich zřetelným výhodám výkonu. Jejich design jim umožňuje vyniknout v situacích, které vyžadují vysokou kapacitu zatížení, výjimečnou rychlost a přesný provoz.
1. Vysoká zatížení
Úhlová kontaktní kuličková ložiska jsou navržena tak, aby zvládla významná zatížení, zejména pokud jsou tato zatížení kombinací sil.
-
Manipulace s axiálním a radiálním zatížením: The Kontaktní úhel je primárním faktorem určujícím, jak účinně může úhlové kontaktní ložisko zvládnout axiální a radiální zatížení. Ložiska s Větší kontaktní úhly (např. 40 stupňů) jsou optimalizovány pro těžší axiální zatížení, takže jsou vhodné pro aplikace, kde je přítomen významný tah. Naopak ti s menší úhly kontaktu (např. 15 stupňů) jsou vhodnější pro vyšší rychlosti a aplikace, kde převládají radiální zatížení. Tento specifický design umožňuje efektivní přenos sil z rotující hřídele přes kuličky na stacionární bydlení nebo naopak, efektivně distribuovat napětí.
-
Kombinace zatížení: Jednou z největších silných stránek těchto ložisek je jejich schopnost řídit kombinovaná zatížení , které jsou směsí radiálních i axiálních sil. To je zásadní v mnoha průmyslových aplikacích, kde strojní zařízení zažívá složité, vícesměrové síly. Když jsou v a namontována dvě úhlová kontaktní ložiska Duplexní uspořádání (DB nebo DF), jejich kombinovaná axiální zatížení je výrazně vylepšena a získávají schopnost podporovat převrácené momenty, které jsou kritické v aplikacích, jako jsou vřetena obráběcích strojů.
2. vysokorychlostní výkon
Konstrukce úhlových kontaktních kuličkových ložisek je činí mimořádně vhodnými pro vysokorychlostní provoz, což je v mnoha moderních strojích kritickým požadavkem.
-
Úvahy o návrhu pro vysokorychlostní aplikace: Chcete-li minimalizovat tvorbu tepla z tření a zajistit stabilitu při vysokých RPM, obvykle se objevují ložiska určená pro vysokorychlostní aplikace menší úhly kontaktu (kolem 15-25 stupňů). Často také začleňují vysoce přesné míče a závody , spolu s Optimalizované návrhy klece . Světlejší materiály klece, například fenolická pryskyřice nebo polyamid , se často používají ke snížení hmotnosti a setrvačnosti, což dále přispívá k nižším tření a teplu. Navíc se minimální předpětí často aplikuje ve vysokorychlostních vzorcích, aby se zabránilo nadměrnému nahromadění tepla, které by mohlo ohrozit výkon a životnost.
-
Požadavky na mazání: Správné mazání je prvořadé pro udržení vysokorychlostního výkonu a prodloužení životnosti ložiska. To často zahrnuje použití specializovaného oleje nebo tuky s vhodnou viskozitou a přísadami, které vydrží vysoké teploty a smykové síly bez rozpadu. V některých extrémních vysokorychlostních aplikacích, jako jsou pokročilé mazací systémy jako mazání oleje-vzduch jsou zaměstnáni. Tyto systémy zajišťují konstantní, přesně měřenou dodávku čerstvého maziva a zároveň pomáhají odnést teplo a účinně ochlazují ložisko během provozu.
3. přesnost a rigidita
Úhlová kontaktní kuličková ložiska jsou často vybírána pro aplikace, kde přesnost a tuhost není neelegovatelná.
-
Aplikace vyžadující vysokou přesnost: Tato ložiska jsou v aplikacích nezbytná Přesné umístění a Minimální házení jsou prvořadé. Příkladem je hlavní příklad Vřetena stroje , kde řezací nástroj musí udržovat extrémní přesnost, aby produkoval díly s těsnými tolerancemi a vysoce kvalitní povrchovou úpravou. Podobně v robotické zbraně , přesný pohyb kloubů, usnadněný těmito ložisky, je nezbytný pro přesné manipulační a montážní úkoly.
-
Minimalizace házení a vychylování: Inherentní design úhlových kontaktních ložisek, zejména při použití v Předinstalovaná duplexní uspořádání , poskytuje výjimečné rigidity . Předpětí účinně eliminuje vnitřní vůle v ložisku, což se promítá do minimální vychýlení při zatížení. Tato vysoká tuhost a výsledná velmi nízká házení (odchylka od skutečné rotace) přímo vedou ke zvýšené přesnosti obrábění, zlepšení celkového výkonu systému a snížení vibrací, což přispívá k stabilnějšímu a spolehlivějšímu provozu.
IV. Aplikace úhlových kontaktních ložisek
Úhlová kontaktní kuličková ložiska se nacházejí v široké škále průmyslových odvětví a strojů kvůli jejich všestrannosti a výjimečným výkonnostním charakteristikám. Jejich schopnost zvládnout kombinovaná zatížení, vysoká rychlost a nabízet vysokou přesnost činí je nezbytnými v mnoha kritických aplikacích.
1. Strolics Machine
Strojci stroje jsou možná jedním z nejdůležitějších prostředí pro ložiska úhlových kontaktů, které vyžadují nejvyšší úroveň přesnosti a rigidity.
- Podpora vřetena: Toto je hlavní aplikace. The vřeteno Srdce jeho provozu je nástrojem pro stroj, kde se stříhání nebo obrobku otáčí. Tato vřetena vyžadují ložiska, která vydrží extrémně vysoká rychlost rotačního, těžkých řezných sil (radiální i axiální) a udržují přesnost mikronové úrovně, aby byla zajištěna přesnost obrobené části. Úhlová kontaktní kulička, často uspořádaná ve velmi tuhé odpovídající sady (např. Tři nebo čtyři ložiska v konfiguraci taemového/duplexního konfigurace), poskytujte nezbytnou tuhost, minimální házení a tlumící charakteristiky zásadní pro přesné broušení, frézování a otočení.
- Přesné obrábění: Přímý dopad těchto ložisek na kvalitu konečného produktu nelze přeceňovat. Jejich schopnost minimalizovat házení (odchylka od skutečné rotace) a vychýlení se přímo překládá do kvalitnějších obrobených částí s těsnějšími tolerancemi, vynikající povrchovou úpravou a snížením chatování, což vede k významnému zlepšení ve výrobní účinnosti a integritě produktu.
2. robotika
Robotika, zejména při pokročilé výrobě a automatizaci, se silně spoléhá na přesnou a odolnou kontrolu pohybu nabízenou úhlovým kontaktním kuličkovým ložiskem.
- Klouby a pohony: Robotické zbraně a manipulátory využívají v jejich ložiscích úhlových kontaktů klouby a ovladače k dosažení přesných, opakovatelných pohybů. Tato ložiska podporují komplex kombinované zatížení (axiální, radiální a momenty) generované během dynamického provozu, což významně přispívá k celkové tuhosti, přesnosti a hladkému pohybu robotického systému.
- Hnutí s vysokou přesností: V aplikacích, jako jsou chirurgické roboty, roboty průmyslových montáže nebo inspekční systémy, je hladký, bez odporu a přesný pohyb usnadněný těmito ložiskami prvořadý pro úspěšný a spolehlivý provoz. Zajišťují, aby robotické pohyby byly přesné, což je nezbytné pro jemné nebo vysoce opakující se úkoly.
3. automobilový průmysl
Automobilový průmysl používá ložiska úhlových kontaktních kuliček v mnoha klíčových komponentách, kde je nezbytná spolehlivost a kapacita přenášení zatížení.
- Ložiska kol: Mnoho moderních automobilů Ložiska kol jsou integrované jednotky úhlového kontaktu s kuličkami. Tyto jednotky jsou navrženy tak, aby zvládly významné radiální zatížení z hmotnosti vozidla, jakož i značné axiální zatížení generované během zatáčení, brzdění a zrychlení. Jsou určeny pro dlouhou životnost a minimální údržbu.
- Komponenty přenosu: V nějakém automobilovém průmyslu přenosy a diferenciály, úhlová kontaktní ložiska se používají k podpoře hřídelí, která zažívají jak radiální zatížení z ozubených kol, tak z tahu z helikálních nebo zkosených kola. Jejich schopnost řídit kombinované síly zajišťuje efektivní přenos energie a hladký provoz hnacího ústrojí.
4. Aerospace
Letecký průmysl klade extrémně vysoké požadavky na spolehlivost komponent, váhovou účinnost a výkon za drsných podmínek, což činí úhlová kontaktní ložiska častým výběrem.
- Motorové aplikace: V letadlech se v různých sekcích používají ložiska úhlových kontaktů, včetně Komponenty převodovky, jednotky příslušenství a dokonce i hlavní hřídele . Zde musí odolávat extrémních teplotách, velmi vysokých otáčkách rotace a náročným podmínkám zatížení, často s přesnými požadavky na rovnováhu.
- Řídicí systémy: Nacházejí se také v kritickém letadle Řídicí povrchy, mechanismy přistávacího zařízení a další systémy ovládání kde spolehlivost, přesnost a nízké tření jsou pro bezpečné a efektivní letové operace neelegovatelné.

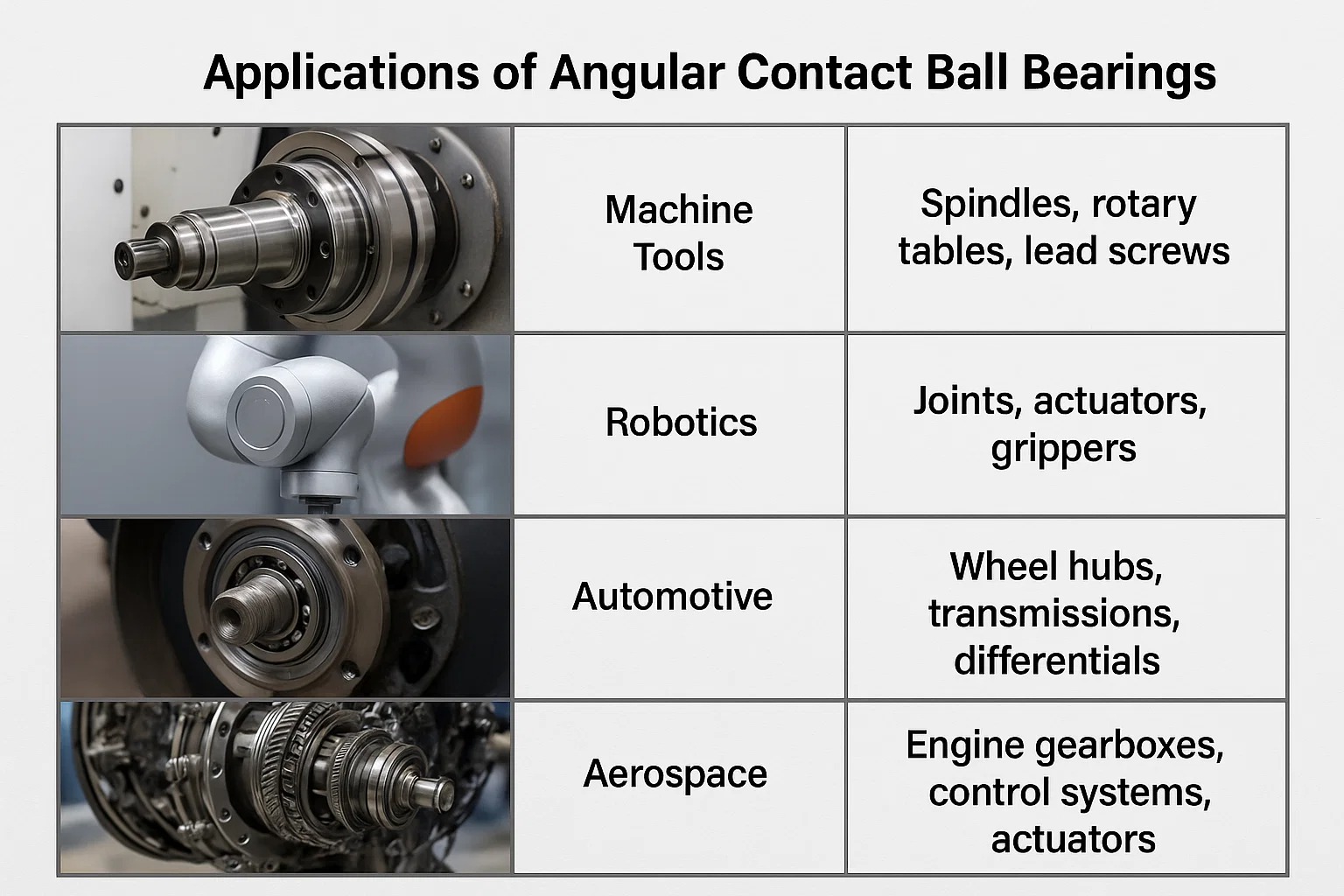

Zde je souhrnná tabulka aplikací:
| Průmysl | Primární oblasti aplikace | Klíčové výhody poskytované ložisky |
|---|---|---|
| Strojní stroje | Vřetena, rotační stoly, olověné šrouby | Vysoká přesnost, vysoká rigidita, nízká házení, vynikající povrchová úprava na dílech |
| Robotika | Klouby, akční členy, uchopení | Přesný pohyb, vysoká opakovatelnost, kompaktní design, kombinovaná podpora zatížení |
| Automobilový průmysl | Náboje kol, přenosy, diferenciály | Vysoká spolehlivost, kombinovaná radiální a axiální zatížení, dlouhá životnost |
| Aerospace | Převodovky motoru, řídicí systémy, akční členy | Vysokorychlostní schopnost, tolerance extrémní teploty, kritická spolehlivost |

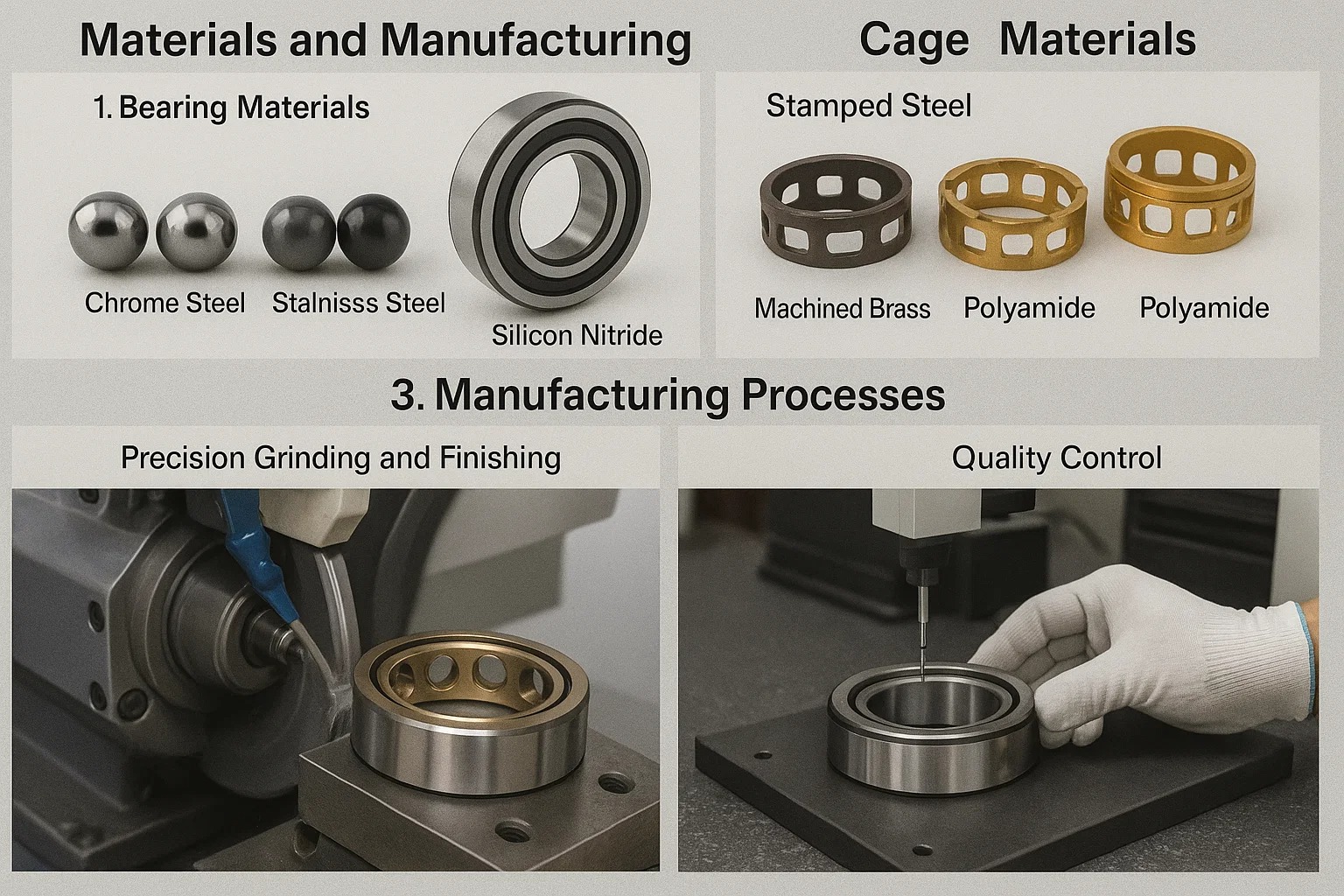

V. Materiály a výroba
Výkon, trvanlivost a životnost úhlových kontaktních kuličkových ložisek jsou hluboce ovlivněny materiály, ze kterých jsou vyrobeny, a přesností, s jakou jsou vyráběny. Tyto faktory diktují schopnost ložiska odolat zátěži, rychlostem a podmínkám prostředí.
1. Ložiskové materiály
Výběr materiálu pro ložiskové kroužky a koule je rozhodující pro stanovení jeho síly, odolnosti proti opotřebení a únavové životnosti.
-
Typy oceli (např. Chrome ocel, nerezová ocel):
- Chrome Steel (AISI 52100 / 100CR6): Toto je nejběžnější a široce používaný materiál pro ložiskové kroužky a koule ve staardních průmyslových aplikacích. Je to vysoká uhlíková chromová ocel známá pro svou Vynikající tvrdost, odolnost proti opotřebení nadřazeného a život s vysokou únavou . Díky jeho konzistentnímu výkonu a efektivnosti nákladů z něj činí výběr pro drtivou většinu nosných aplikací.
- Nerezová ocel (např. AISI 440C): Používá se především v aplikacích, kde odolnost proti korozi je prvořadý, například v průmyslu zpracování potravin, lékařském vybavení, mořském prostředí nebo v nastavení vystavených drsným chemikáliím. Při nabídce dobré odolnosti vůči rzi a barvení jsou její zatížení a únavová životnost obecně nižší než u chromové oceli za podobných podmínek.
-
Keramické možnosti:
- Křemické koule křemíku (SI3N4): Ty jsou stále více specifikovány pro vysoce výkonná ložiska s úhlovým kontaktem, zejména v Vysokorychlostní aplikace . Keramické koule nabízejí oproti oceli několik významných výhod:
- Lehčí hmotnost: Jsou výrazně lehčí než ocelové koule, které drasticky snižují odstředivé síly při vysokých rychlostech. To vede k menší tření, nižší tvorba tepla a delší efektivní mazivo život .
- Vyšší tuhost a tvrdost: Keramické kuličky jsou mnohem tužší a tvrdší než ocel, což přispívá ke zvýšené rigiditě ložiska a zvýšené odolnosti opotřebení.
- Nemagnetické a elektricky izolační: Jsou nemagnetické a mohou působit jako elektrický izolátor, což z nich činí ideální pro aplikace, kde zbloudilé elektrické proudy mohou ložisko poškodit.
- Ložiska s keramickými koulemi se často označuje jako "Hybridní ložiska" Protože kombinují keramické válcovací prvky s ocelovými kroužky.
- Křemické koule křemíku (SI3N4): Ty jsou stále více specifikovány pro vysoce výkonná ložiska s úhlovým kontaktem, zejména v Vysokorychlostní aplikace . Keramické koule nabízejí oproti oceli několik významných výhod:
2. materiály klece
The klec (nebo udržovač) je klíčová složka, která udržuje valivé prvky (koule) oddělené a stejně rozmístěné kolem závodníků. Jeho materiál ovlivňuje schopnost rychlosti ložiska, hladinu hluku, účinnost mazání a celkovou životnost.
- Ocelové klece:
- Označené ocelové klece: To jsou běžné pro obecná ložiska. Jsou Robustní, odolný , a vhodné pro mírné rychlosti a teploty. Jejich nákladová efektivita z nich činí oblíbenou volbu pro širokou škálu aplikací.
- Obrobené ocelové klece: Nabízejí vyšší sílu a používají se ve náročnějších aplikacích, zejména tam, kde jsou přítomny vysoké zatížení nebo vibrace.
- Mosazné klece:
- Obrobené mosazné klece: Ty jsou často preferovány vyšší rychlosti a teploty Vzhledem k jejich vynikající síle, vynikající mazivost (která snižuje tření) a schopnost odolat vibracím. Jsou také méně citlivé na poškození některých typů kontaminace.
- Polymerní klece (např. Polyamid, Peek):
- Tyto lehké klece jsou vynikající pro velmi vysokorychlostní aplikace Kvůli jejich nízkému tření, sníženému hluku a schopnosti pracovat s minimálním mazáním. Mají však specifická teplotní omezení a nemusí být vhodné pro extrémně vysokoteplotní prostředí. Peek (polyether ether keton) nabízí vyšší teplotní odolnost než standardní polyamid.
Zde je rozpis běžných materiálů klec:
| Typ materiálu klecí | Charakteristiky | Typické aplikace |
|---|---|---|
| Vyražená ocel | Robustní, nákladově efektivní, dobré pro obecné aplikace, mírné rychlosti a teploty. | Obecné průmyslové stroje, automobilový průmysl. |
| Obrobená mosaz | Vysoká pevnost, dobrá mazivost, odolnost vůči vibracím, vhodná pro vyšší rychlosti a teploty. | Vřetena stroje, čerpadla, vysoce výkonné průmyslové vybavení. |
| Polyamid (nylon) | Lehké, nízké tření, tišší provoz, dobré pro velmi vysoké rychlosti, nižší teplotní limity. | Elektrické motory, malé stroje, vysokorychlostní aplikace, kde je spravováno teplo. |
| Nahlédnout | Lehký, vynikající pro velmi vysoké rychlosti a vyšší teploty než polyamid, chemická odolnost. | Aerospace, specializované vysokorychlostní stroje, lékařské vybavení, náročné průmyslové využití. |
3. výrobní procesy
Přesnost a celková kvalita ložisek s úhlovým kontaktem jsou přímým výsledkem vysoce pokročilých a pečlivě kontrolovaných výrobních procesů.
-
Přesné broušení a dokončení: Obě stopy (drážky ve vnitřním a vnějším prstencích) a koule podléhají více fázích Přesné broušení a superfinistně . Tento vícestupňový proces zajišťuje extrémně hladké povrchy, výjimečně těsné dimenzionální tolerance a optimální geometrickou přesnost. Tyto faktory jsou rozhodující pro dosažení vysoké přesnosti, minimalizace tření a tvorby tepla, snížení hluku a vibrací a nakonec prodloužení životnosti ložiska. Jakékoli nedokonalosti v této fázi mohou vést k předčasnému selhání.
-
Kontrola kvality: Během celého výrobního procesu, od inspekce surovin po konečný produkt, přísné kontroly kvality jsou implementovány. To zahrnuje:
- Rozměrová inspekce: Zajištění přesných měření všech složek.
- Analýza povrchu povrchu: Ověření hladkosti závodníků a míčků.
- Testování tvrdosti: Potvrzení odolnosti materiálu k deformaci a opotřebení.
- Testování hluku a vibrací: Ložiska jsou často testována na nepřijatelné hladiny šumu nebo vibrační vzorce, které by mohly naznačovat vnitřní defekty.
- Každé ložisko je pečlivě zkontrolováno a často podléhá konečné kontrole výkonu, aby se zajistilo, že splňuje přísné standardy výkonu a požadavky na spolehlivost, než opustí továrnu.

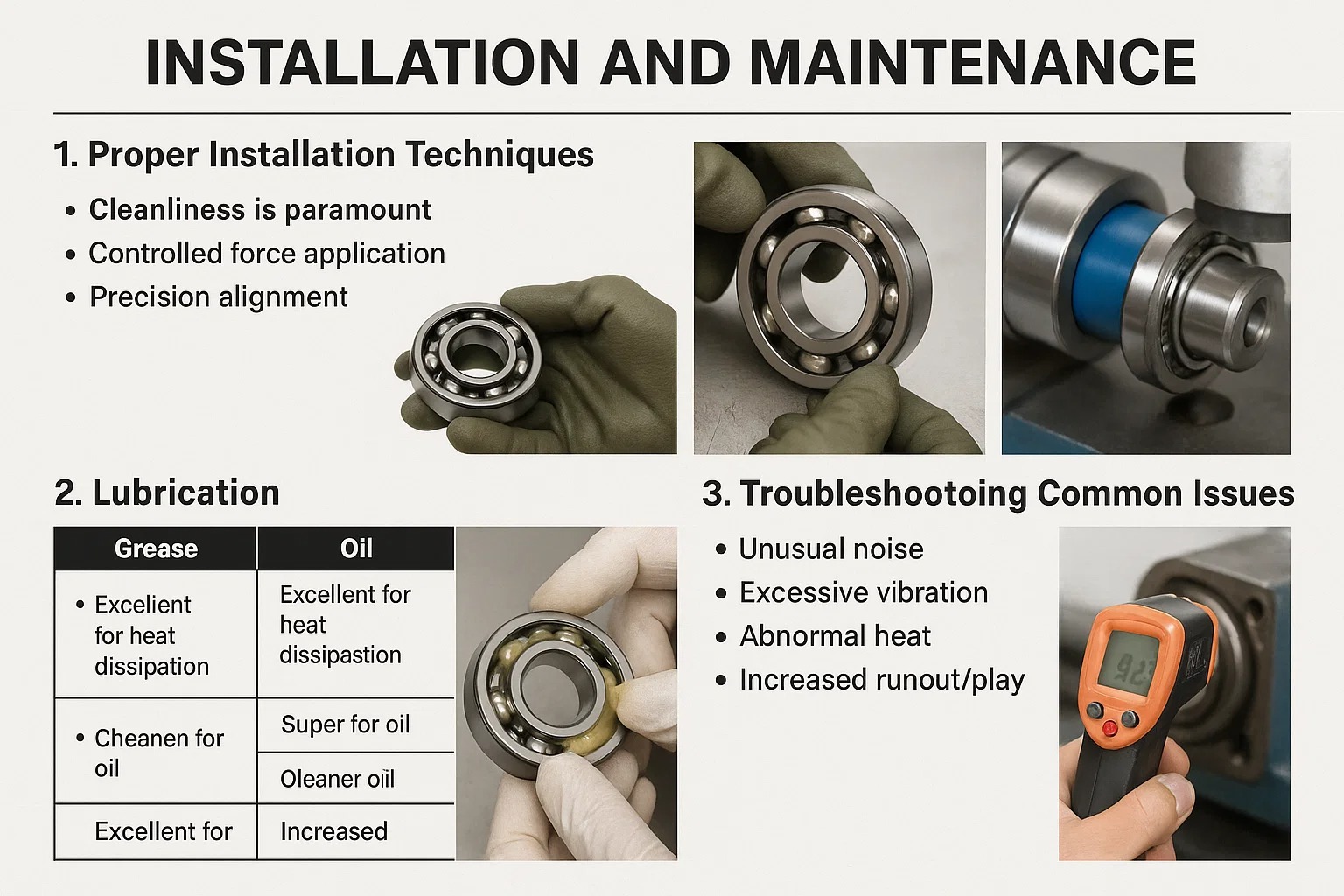

Vi. Instalace a údržba
Správná instalace a pokračující údržba jsou naprosto zásadní pro maximalizaci životnosti, spolehlivosti a výkonu úhlových kontaktních kuličkových ložisek. Dokonce i ložisko nejvyšší kvality může předčasně selhat, pokud není nainstalováno, nainstalováno nebo udržováno správně.
1. Správné techniky instalace
Nesprávná instalace je bohužel jednou z hlavních příčin předčasného selhání ložiska. Udělejte si čas na dodržování osvědčených postupů může zabránit významným prostojům a nákladným opravám.
-
Manipulace a montáž:
- Čistota je prvořadá: Ložiska vždy zpracovávejte v pečlivě čistém prostředí. Dokonce i drobné částice prachu, nečistot nebo kovových hoblin mohou působit jako abraziva, což způsobuje významné poškození přesných povrchů pozemků a míčků, což vede k předčasnému opotřebení a selhání.
- Aplikace kontrolované síly: Při pokusu o namontování ložiska na hřídeli nikdy nepoužívejte sílu přímo na vnější kroužek. Naopak, při montáži ložiska do pouzdra nepoužívejte sílu na vnitřní kroužek. Použití nesprávného kroužku k nanesení síly může brinell (dent) závody nebo deformuje ložiskové komponenty. Místo toho použijte vhodné Montážní nástroje jako jsou ložiskové ohřívače (pro tepelnou roztažku), hydraulické lisy nebo specializované nárazové rukávy, které zajišťují, že síla je aplikována rovnoměrně a přímo na správný ložiskový kroužek (ten, který je namontován na lisování).
- Přesné zarovnání: Zajistěte, aby ložisko bylo během procesu montáže dokonale zarovnáno. Nesrovnanost, dokonce nepatrná, může vést k nerovnoměrnému rozdělení zátěže napříč válcovacími prvky, generování nadměrného tepla, zvýšení tření a způsobující předčasné lokalizované opotřebení, které drasticky zkracuje životnost.
-
Vyhýbání se poškození: Během instalace se vyhněte jakémukoli kladivu nebo nadměrné nárazové síle. Takové akce mohou snadno deformovat ložiskové kroužky, závody nebo koule, což vede k brinelingu (trvalé odsazení), trhlin nebo jiných forem poškození, které ohrožují integritu ložiska a drasticky zkrátí jeho životnost. Vždy upřednostňujte kontrolovanou, dokonce i sílu.
2. mazání
Mazání je životnost ložiska. Je nezbytné pro snížení tření mezi válcovacími prvky a závodníky, zabránění opotřebení, rozptýlení tepla generovaného během provozu a poskytování ochrany proti korozi.
- Mazivo vs. mazání oleje: Volba mezi tukem a olejem do značné míry závisí na specifických provozních podmínkách a požadavcích na aplikaci.
| Typ maziva | Charakteristiky | Ideální aplikace | Úvahy |
|---|---|---|---|
| Tuk | • Simplistic application<br>• Clean operation<br>• Stays in place well | • Most common type for a wide range of speeds and temperatures<br>• Sealed bearings | • Limited heat dissipation<br>• Re-mazání intervals are crucial |
| Olej | • Excellent for heat dissipation<br>• Superior at very high speeds<br>• Cleaner operation for high precision | • Very high-speed applications<br>• High-temperature environments<br>• Precision spindles | • Vyžaduje složitější těsnění a dodávací systémy (např. Olejový vzduch, cirkulující) |
- Intervaly mazání: Frekvence re-lubrikace (pro mazivo) nebo výměnu/ doplňování oleje závisí na četných faktorech, včetně provozní rychlosti ložiska, teploty, aplikovaného zatížení a specifického typu použitého maziva. Vždy sledujte doporučení výrobce ložiska jako primární průvodce. Je také důležité si to pamatovat Nadměrné majování může být stejně škodlivé jako nedostatečné mazání , potenciálně vedoucí k nadměrné tvorbě tepla v důsledku víření, zvýšeného tření a dokonce poškození těsnění.
3. Odstraňování problémů s běžnými problémy
Identifikace příznaků selhání ložiska včas může být rozdíl mezi jednoduchou opravnou a katastrofickým rozpadem zařízení, úsporou značných nákladů a prostojů.
-
Identifikace selhání ložiska: Mezi běžné ukazatele, které naznačují problém s ložiskem, patří:
- Neobvyklý hluk: Broušení, kňučení, kňučení, chrastění nebo kliknutí na zvuky často ukazují na problémy s mazáním, kontaminací, opotřebení nebo poškození závodních závodníků nebo válcovacích prvků.
- Nadměrné vibrace: Zvýšení úrovní vibrací, detekované smyslovou inspekcí nebo zařízení pro analýzu vibrací, je silnou známkou poškození úniku, nesouladu nebo nerovnováhy.
- Abnormální teplo: Nadměrná tvorba tepla z pouzdra ložiska obvykle naznačuje vysoké vnitřní tření, často kvůli nedostatečnému mazání, nesprávnému předpětí (příliš těsné) nebo vnitřní poškození.
- Zvýšená házení/hra: Znatelná radiální nebo axiální hra (pohyb), která nebyla přítomna dříve, naznačuje vnitřní opotřebení, ztrátu předpětí nebo závažné poškození složek ložiska.
-
Preventivní údržba: Robustní program preventivní údržby je klíčem k výraznému prodloužení životnosti ložiska a prevenci neočekávaných prostojů. Mezi klíčové komponenty patří:
- Pravidelné inspekce: Vizuální kontroly pro známky poškození, úniku nebo nadměrného nahromadění nečistot.
- Analýza vibrací: Použití specializovaných nástrojů ke sledování zdravotních trendů a detekování časných příznaků zhoršení.
- Sledování teploty: Pravidelně kontroluje teploty bydlení ložiska za účelem identifikace potenciálních problémů s přehřátím.
- Naplánované opětovné mazání: Dodržování přísně na výrobce doporučené plány mazání a používání správného typu a množství maziva.
Vii. Výběr pravého úhlového kontaktního ložiska kuličky
Výběr správného úhlového kontaktního ložiska je kritické rozhodnutí, které přímo ovlivňuje výkon, dlouhověkost a nákladovou efektivitu vašeho strojního zařízení. Pečlivé vyhodnocení několika klíčových faktorů je nezbytné pro zajištění výběru ložiska, které dokonale odpovídá požadavkům vaší aplikace.

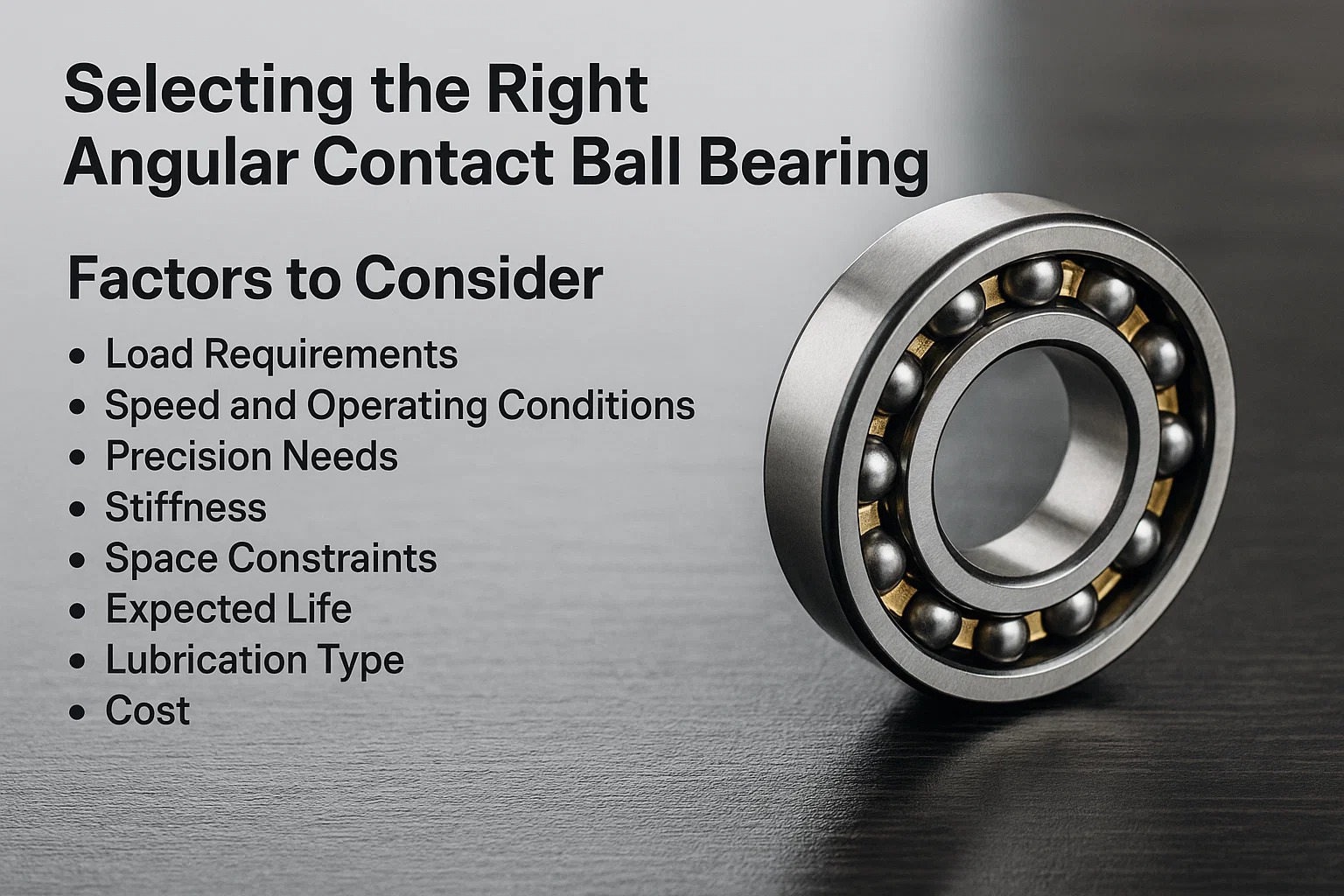

1. Faktory, které je třeba zvážit
Výběr ideálního úhlového kontaktního kuličkového ložiska zahrnuje systematické posouzení provozních podmínek a požadavků na výkon. S výhledem na jakýkoli z těchto faktorů by mohlo vést k předčasnému selhání nebo suboptimálnímu výkonu.
| Faktor | Popis |
|---|---|
| Požadavky na zatížení | To je prvořadé. Musíte přesně určit oba velikost a směr radiálního zatížení and axiální zatížení . Je axiální zatížení jednosměrné nebo obousměrné? Existují značné nárazové zatížení nebo vibrace? Specifická kombinace zatížení bude přímo ovlivnit požadovaný kontaktní úhel a to, zda je jediné ložisko nebo a Duplexní uspořádání (např. DF, DB, DT) je nezbytný. |
| Rychlost a provozní podmínky | Posoudit Maximální provozní rychlost a požadované Rychlý faktor (NDM) . Vysoké rychlosti často vyžadují menší kontaktní úhly, specializované klecové materiály (jako peek nebo polyamid) a specifické metody mazání (např. Mazání oleje a vzduch). Je důležité, zvažte provozní teplotní rozsah a okolní prostředí (např. Přítomnost korozivních látek, prachu, vlhkosti nebo extrémních teplot). |
| Přesné potřeby | Určit požadované Přesnost běhu and rigidita (tuhost) vašeho systému. Aplikace, jako je vřetena strojů, vyžadují extrémně vysokou přesnost, často vyžadují ložiska vyšších přesných tříd (např. P4, P2), odpovídající sady a pečlivě kontrolované předpětí, aby se minimalizovalo odpadky a výchylku. |
| Ztuhlost | Kolik výchylky může aplikace tolerovat při zatížení? Pokud jsou kritické vysoké tuhost a minimální pohyb hřídele, pak Duplexní uspořádání (zejména konfigurace back-to-back nebo db) bude nutná k zajištění robustní podpory proti ohýbacím momentům a axiálním posunům. |
| Omezení vesmíru | Dostupný axiální a radiální prostor uvnitř pouzdra a na hřídeli bude diktovat přípustné rozměry ložiska (vrtání, vnější průměr, šířka). To může ovlivnit, zda je nejvhodnější volbou kompaktní jednoslova, dvojitá řada nebo čtyřbodové kontaktní ložisko. |
| Očekávaný život | Vypočítejte požadovanou životnost ložiska, obvykle vyjádřenou v hodinách nebo miliony revolucí. Tento výpočet na základě hodnocení dynamického zatížení ( C ), hodnocení statického zatížení ( C 0 ) a ekvivalentní dynamické zatížení ( P ), povede výběr vhodné velikosti ložiska a typ pro splnění cílů spolehlivosti. |
| Typ mazání | Na základě rychlosti, teploty a intervalů údržby se rozhodněte, zda mazání tuku or mazání oleje je vhodnější. Vysoké rychlosti často vyžadují olej pro lepší rozptyl tepla, zatímco mastnota nabízí jednodušší aplikaci a omezení pro mnoho standardních použití. |
| Náklady | Vyrovnáte požadované specifikace výkonnosti s omezením rozpočtu. Třídy vyšších přesností, specializované materiály (jako je keramika) a složitá duplexní uspořádání obvykle přicházejí za vyšší náklady. Optimální výběr vyrovnává výkon s ekonomickou životaschopností. |
2. Systém číslování ložisek
Porozumění systému číslování nebo označení výrobce je naprosto nezbytné pro přesnou identifikaci, výměnu a výběr ložiska. Je to „jazyk“ používaný k popisu specifických charakteristik ložiska.
-
Porozumění označení ložiska: Každý typ a varianta ložiska je přiřazen specifický Označení (číslo dílu) výrobcem. Tento alfanumerický kód není libovolný; kóduje životně důležité informace o ložisku. Obvykle obsahuje podrobnosti o:
- Základní rozměry: Jako je průměr otvoru, vnější průměr a šířka.
- Série ložiska: Označující sérii rozměrů a někdy i nakládací kapacita vzhledem k jejímu otvoru.
- Interní design: Specifikace kontaktního úhlu (např. A, C, E), materiálu klece (např. M, T, F) a vnitřní vůli nebo předpětí.
- Přesná třída: Indikující přesnost výroby (např. P6, P5, P4, P2, přičemž P2 je nejvyšší přesností).
- Speciální funkce: Jako jsou těsnění, štíty nebo konkrétní mazání.
-
Interpretace katalogů výrobce: Výrobci ložisek poskytují komplexní katalogy, a to v tisku, tak online, které slouží jako neocenitelné zdroje. Tyto katalogy podrobně popisují jejich specifické číslování a poskytují rozsáhlé technické specifikace pro každé označení ložiska. Informace najdete na:
- Hodnocení dynamického zatížení ( C ): Konstantní radiální zatížení, které ložisko může vydržet pro stanovenou životnost hodnocení (obvykle 1 milion revolucí)
- Hodnocení statického zatížení ( C 0 ): Statické radiální zatížení, které odpovídá celkové trvalé deformaci válcovacího prvku a závodníků v nejvíce silně stresovaném kontaktním bodě.
- Omezující rychlosti: Maximální přípustné provozní rychlosti s různými metodami mazání.
- Rozměry: Přesná měření otvoru, vnějšího průměru a šířky.
- Doporučené provozní podmínky: Pokyny pro správnou aplikaci. Znalost těchto katalogů je klíčem k přijímání informovaných a přesných rozhodnutí o výběru, což zajišťuje, že zvolené ložisko bude fungovat podle očekávání v zamýšlené aplikaci.
Závěr
Tento komplexní průvodce prozkoumal složitý svět úhlová kontaktní ložiska kuliček , vrhá světlo na jejich jedinečný design, rozmanité aplikace a významné výhody. Ponořili jsme se do toho, co definuje tato ložiska, proč jsou často preferovanou volbou před jinými typy a jak jim jejich vnitřní mechanika umožňuje efektivně řídit komplexní kombinace zátěže.
1. Rekapitulace klíčových bodů
V této příručce jsme zakryli základní aspekty, díky nimž jsou úhlové kontaktní kuličkové ložiska nepostradatelná v moderním stroji:
- Porozumění designu: Definovali jsme ložiska úhlových kontaktů podle jejich schopnosti zvládnout radiální i axiální zatížení současně, poháněné jejich kritickými Kontaktní úhel . Prozkoumali jsme různé konfigurace, včetně Jednosměrná řada, dvojitá řada a čtyřbodová kontaktní ložiska , stejně jako klíčová role Duplexní uspořádání (DF, DB, DT) pro zvýšenou rigiditu a zatížení.
- Klíčové funkce a výhody: Zdůraznili jsme jejich vynikající schopnosti v vysoká zatížení , efektivně manipulace s komplexními kombinacemi zatížení. Jejich vlastní design umožňuje výjimečný Vysokorychlostní výkon a přispívá k pozoruhodnému přesnost a rigidita , minimalizace házení a vychýlení v kritických aplikacích.
- Rozmanité aplikace: Viděli jsme, jak jsou tato ložiska životně důležitá napříč mnoha průmyslovými odvětvími, od přesnosti požadované v strojní stroje and Robotika do náročného prostředí automobilový průmysl and Aerospace komponenty.
- Materiály a excelence výroby: Zkoumali jsme význam výběru materiálu, včetně Chromová ocel a nerezová ocel a výhody keramické možnosti pro zvýšený výkon. Také jsme se dotkli dopadu různých Materiály klece a přísné Přesné výrobní procesy které zajišťují kvalitu a spolehlivost.
- Doporučené postupy instalace a údržby: Nakonec jsme zdůraznili, že i ta nejlepší ložiska vyžadují Správné instalační techniky a pilný lubrication dosáhnout jejich zamýšlené životnosti a poskytli jsme nahlédnutí do Odstraňování problémů s běžnými problémy zabránit předčasnému selhání.
2. budoucnost ložisek úhlových kontaktů
Cesta úhlových kontaktních kuliček není zdaleka u konce. Vzhledem k tomu, že technologie pokračuje ve svém neúnavném pochodu vpřed, očekáváme několik klíčových vývojů, které dále zvýší jejich schopnosti a rozšíří jejich aplikace:
- Pokročilé materiály: Očekávejte pokračující inovace ve vědě o materiálech, což vede k rozvoji ještě lehčích, silnějších a více odolných ocelí a kompozitů. Hybridní ložiska se zvýšenými keramickými komponenty se stanou běžnějšími a posouvají hranice rychlosti a účinnosti a zároveň snižují tření a teplo.
- Vylepšená přesnost a výkon: Přesnost výroby nepochybně dosáhne nových výšin a umožní ložisek s ještě těsnějšími tolerancemi a zlepšenými povrchovými úpravami. To umožní vyšší rychlosti rotační, větší hustoty zatížení v rámci kompaktnějších návrhů a prodlouženou operační životnost.
- Technologie inteligentního ložiska: Integrace „inteligentních“ funkcí, jako jsou vložené senzory pro sledování teploty, vibrací a mazání v reálném čase, bude stále častěji převládat. Tento technologický skok umožní vysoce přesný prediktivní údržba , umožňující operátorům předvídat a řešit potenciální problémy dříve, než povedou k nákladným selháním, čímž optimalizují doba a prodloužení životnosti ložisek i strojů, které podporují.
Vzhledem k tomu, že průmyslová odvětví nadále posouvají hranice rychlosti, přesnosti a efektivity, zůstanou úhlová kontaktní kuličková ložiska kritickou technologií, která se neustále vyvíjí tak, aby splňovala příští generaci inženýrských výzev.
