Konečný průvodce ložiskem vysokozdvižného vozíku: typy, údržba a výměna

I. Úvod do ložisek vysokozdvižného vozíku

1. Co jsou na ložiska vysokozdvižného vozíku?

Ložiska jsou základní mechanické komponenty, které usnadňují pohyb snížením tření mezi pohyblivými částmi. Při vysokozdvižném vozíku umožňují tyto kritické komponenty hladký a efektivní provoz různých systémů, od kol, která přesouvají vozidlo k stožáru, který zvedá těžké zatížení. Ložisko v podstatě podpnebouje zátěž a zároveň umožňuje relativní pohyb mezi dvěma částmi, což zajišťuje, že vysokozdvižný vozík může bezpečně a efektivně provádět své funkce. Obvykle se vyrábějí z tvrzené oceli nebo jiných odolných slitin a jsou navrženy tak, aby odolaly významným radiálním a axiálním silám.

2. Důležitost ložisek při provozu vysokozdvižného vozíku

Proklifts pracují v náročném prostředí, často nesou těžká zatížení a provádějí opakující se zvedání a pohyblivé úkoly. Tento konstantní napětí způsobuje, že integrita jejich ložisek je prvořadá. Správně fungující ložiska jsou zásadní pro:

• Bezpečnost: Opotřebovaná nebo poškozená ložiska mohou vést k nestabilnímu zatížení, nevyzpytatelnému řízení nebo dokonce selhání komponent, což představuje vážná bezpečnostní rizika pro operátneboy a okolní personál.
• Účinnost: Hladká běžecká ložiska minimalizují tření, které zase snižuje spotřebu energie a umožňuje vozíku efektivněji fungovat a prodlouží výdrž baterie v elektrických modelech a spotřebu paliva v modelech s vnitřním spalováním.
• Výkon: Ložiska přímo ovlivňují přesnost a citlivost pohybů vysokozdvižného vozíku, včetně řízení, zvedání a řízení. Optimální výkon ložiska zajišťuje, že vysokozdvižný vozík může manévrovat a zpracovávat zatížení s přesností.
• Dlouhověkost komponent: Snížením opotřebení na sousedních částech prodlouží zdravá ložiska životnost dalších kritických složek vysokozdvižného vozíku, jako jsou nápravy, kola a kanály stožáru, čímž se sníží celkové náklady na údržbu a prostoje.

3. Stručný přehled různých typů ložisek používaných při vysokozdvižných vozích

Vysokozdvižné vozíky využívají různé typy ložisek, z nichž každá je určena pro specifické funkce a zvládne různé typy zatížení a sil. Zde je stručný přehled:

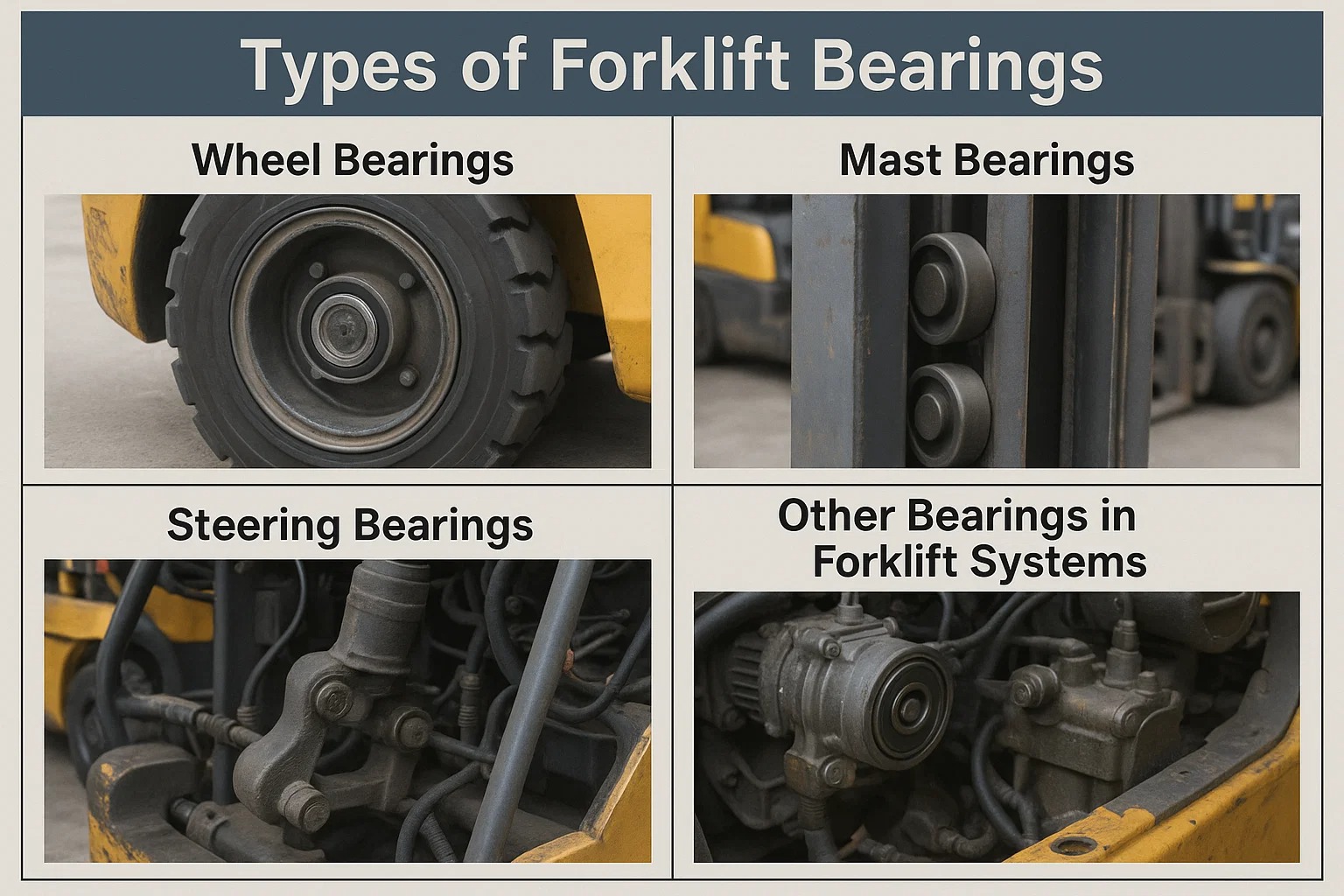

Ii. Typy vozíků

ProKlifts se spoléhají na specializovanou řadu ložisek, z nichž každá je navržena tak, aby zvládla jedinečná napětí a požadavky na jeho umístění. Pochopení těchto různých typů je klíčem k řádné údržbě a výměně.

1. Ložiska kol

Funkce a umístění: Ložiska kol jsou naprosto nezbytná pro mobilitu vysokozdvižného vozíku. Nachází se v rozbočovačích kol na pohonu i na vozovce, umožňují kolům hladce otáčet s minimálním třením. Podporují celou hmotnost vysokozdvižného vozíku a jeho zatížení, absorbují významné radiální a axiální síly, když se vozidlo pohybuje, otáčí a brzdí.

Běžné problémy a příznaky selhání: Kvůli těžkému zatížení a konstantní rotaci jsou ložiska kol náchylná k opotřebení. Mezi běžné problémy patří:

• Broušení nebo hučení zvuků: Často se zvyšuje rychlostí nebo při otáčení. Jedná se o znaménko kontaktu s kovem na kovovém stavu kvůli nedostatku mazání nebo opotřebení.
• Nadměrná hra nebo uvolnění v volantu: Pokud můžete kola výrazně houpat, když je vysokozdvižný vozík zvednut, ložiska se pravděpodobně nosí.
• Vibrace: Cítit přes volant nebo celý podvozek, zejména při vyšších rychlostech.
• Tahání na jednu stranu: Neúspěšné ložisko kola může způsobit, že se vysokozdvižný vozík unáší, podobný problému zarovnání.
• Teplo: Oblast náboje by se mohla cítit příliš horká na dotek kvůli zvýšenému tření.
• Nerovnoměrné opotřebení pneumatik: Zatímco to způsobuje mnoho faktorů, selhávající ložisko kola může přispět k nepravidelným vzorům opotřebení pneumatik.

2. ložiska stožárů

Funkce a umístění: Ložiska stěží jsou možná nejkritičtější pro primární funkci vysokozdvižného vozíku: zvedání a snižování zatížení. Tato ložiska jsou umístěna uvnitř Skřídní kanály , vedené vnitřní sekce stožáru a kočár nahoru a dolů. Nesou obrovskou hmotnost zatížení a zajišťují hladký, kontrolovaný vertikální pohyb bez vazby nebo nadměrného tření. Při zvedání také zvládnou významné zatížení tahu (axiální) a radiální zatížení ze samotných komponent stěn.

Typy ložisek stožárů: Specifické typy použitých stožárových ložisek závisí na konstrukci a zvedání vozíku.

• Tahová ložiska: Ty jsou speciálně navrženy tak axiální zatížení , což znamená síly aplikované podél osy rotace. V stěžnu vysokozdvižného vozíku zabraňují vazbě složek stožáru pod svislou hmotností zatížení. Často se vyskytují v otočných bodech nebo kde je třeba hladce přenášet velká vertikální síla.
• Ložiska válců (např. Průvodcovské válce): Mnoho systémů žírných systémů využívá různé typy ložisek, často označovaných jako vodicí válečky or Stožní válečky . Jedná se obvykle o válcová ložiska válce určená k řízení radiálních i některých axiálních zatížení. Zajišťují, aby se vnitřní řezy stožáru hladce sklouzly ve vnějších řezech, a zabránily hře na stranu a udržování stability během zvedacích operací. Jejich robustní design jim umožňuje odolat vysokým silám spojeným s zvedáním těžkých předmětů.

3. Řídicí ložiska

Funkce a význam: Ložiska řízení jsou zásadní pro manévrovatelnost a kontrolu vysokozdvižného vozíku. Nacházejí se v různých částech systému řízení, včetně:

• Body řízení nápravy: Povolení vozovky k otočení a absorbování šoků.
• Klouby řízení: Umožňuje kolům odbočit doleva a doprava.
• Sloupec řízení: Zajištění hladké rotace volantu.

Tato ložiska umožňují přesné a bez námahy řízení, které je životně důležité pro navigaci těsných prostorů a přesné umístění zatížení. Opotřebovaná ložiska řízení mohou vést k uvolnění, nereagujícímu nebo tuhému řízení, což výrazně ohrožuje bezpečnost a produktivitu.

4. Další ložiska v systémech vysokozdvižného vozíku

Kromě hlavních kategorií zahrnují vysokozdvižné vozíky různá jiná ložiska do různých subsystémů, aby byla zajištěna celkově hladký provoz:

• Přenosová ložiska: Nalezená v přenosovém systému, tato ložiska podporují hřídele a ozubené kola, což umožňuje účinný přenos energie z motoru na kola. Musí odolávat vysokým rychlostem a různým zatížením.
• Ložiska motoru (vnitřní): I když obvykle není pro provoz motoru rozhodující položka zaměřitelná na pole pro obecnou údržbu, interní ložiska motoru (jako ložiska klikového hřídele a ložiska vačkového hřídele), což snižuje tření mezi pohyblivými částmi.
• Ložiska hydraulických čerpadla: Tato ložiska podporují rotující komponenty v hydraulickém čerpadlu, které je zodpovědné za generování tlaku potřebného pro zvedání a naklápění.
• Ložiska generátoru/alternátoru: Podpořte rotující armaturu v nabíjecím systému.

Každý z těchto typů ložisek, bez ohledu na jejich specifickou polohu, hraje zásadní roli v celkové funkčnosti, účinnosti a bezpečnosti vysokozdvižného vozíku. Pravidelná kontrola a údržba všech typů ložisek je prvořadá k hladkému udržování vysokozdvižného vozíku a prodloužení jeho životnosti.

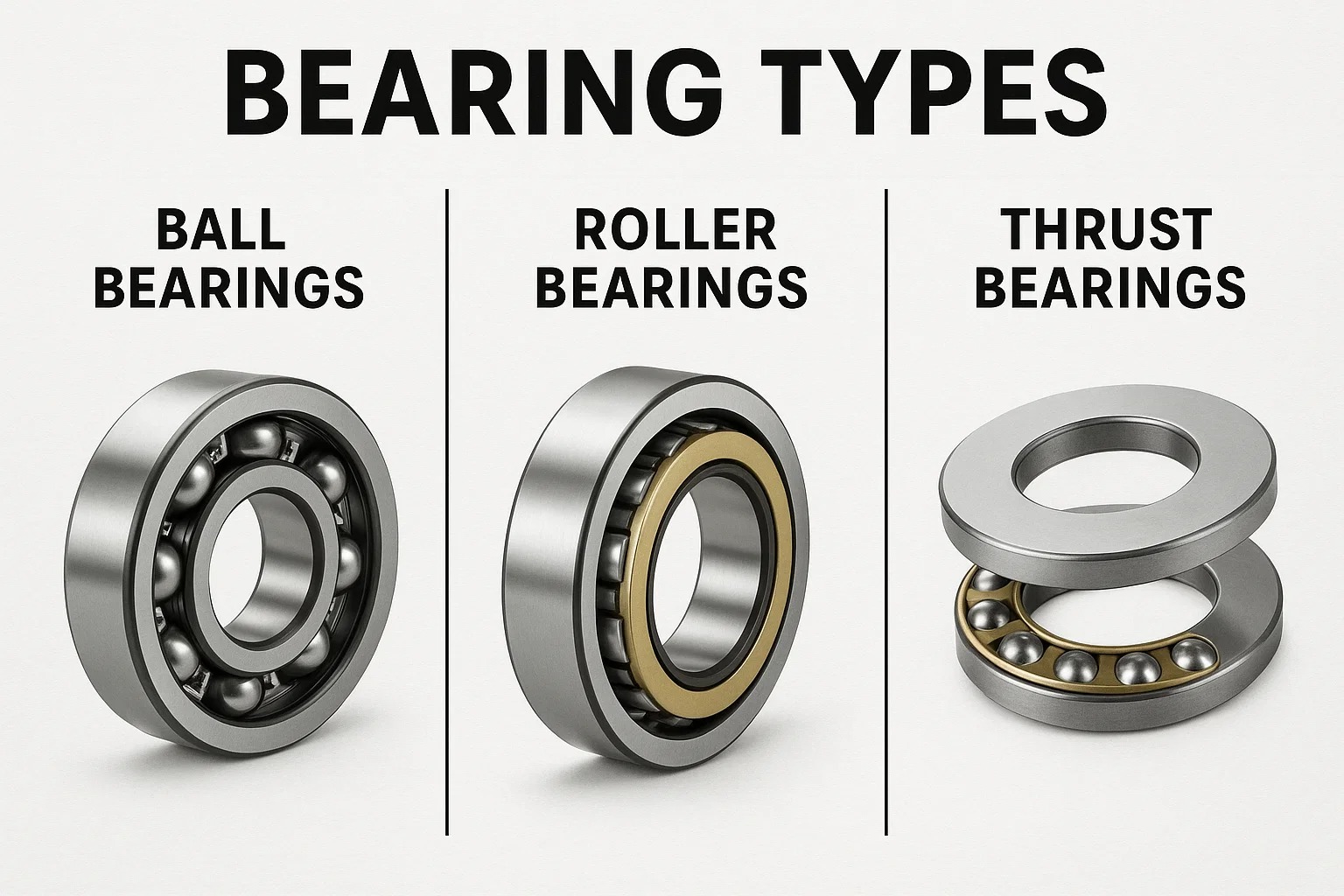

Iii. Porozumění typům ložisek

I když jsme se dotkli toho, kde se nachází různá ložiska ve vysokozdvižném vozíku, pojďme hlouběji do základních návrhů samotných ložisek. Znát rozdíly mezi kuličková ložiska , ložiska válců , a tahová ložiska je zásadní pro pochopení toho, proč se určité typy používají v konkrétních aplikacích a jak fungují při různých zatíženích.

1. Kuličková ložiska

Kuličková ložiska jsou jedním z nejběžnějších typů ložisek, charakterizovaných jejich použitím kuliček k udržení oddělení mezi ložiskovými rasami.

Výhody a nevýhody v aplikacích vysokozdvižných vozíků:

IV. Údržba ložiska vysokozdvižného vozíku

Pravidelná a důkladná údržba je páteří prodloužení života vašich vozíků, zajištění optimálního výkonu a zabránění nákladného prostoje. Zanedbávání údržby ložiska je jistou cestou k předčasnému selhání a potenciálně nebezpečným provozním podmínkám.

1. Důležitost pravidelné údržby

Pomyslete na ložiska vysokozdvižného vozíku jako na klouby a vazby stroje. Stejně jako v lidském těle, když jsou tyto části zanedbávány, následují bolest a imobilita. Pro vysokozdvižné vozíky se to překládá na:

• Zvýšená bezpečnost: Dobře udržovaná ložiska snižují riziko katastrofického selhání, což by mohlo vést ke ztrátě zatížení, ztrátě kontroly nebo zranění.
• Zvýšená účinnost: Správně mazaná a upravená ložiska minimalizují tření, snižují spotřebu energie (palivo nebo napájení baterie) a umožňují vysokozdvižným vozíkům pracovat hladce a silněji.
• Prodloužená životnost komponenty: Zabráněním nadměrného opotřebení samotných ložisek také chráníte sousední komponenty, jako jsou nápravy, hřídele a kanály stožáru před předčasným poškozením, což šetří významné náklady na opravu.
• Snížené prostoje: Proaktivní údržba identifikuje potenciální problémy dříve, než se stanou hlavními problémy, což umožňuje plánované opravy namísto neočekávaných poruch, které zastavují operace.
• Optimalizovaný výkon: Hladká běžecká ložiska přispívají k přesnému řízení, stabilnímu zvedání a celkové citlivosti, což usnadňuje a produktivnější práce obsluhy.

2. mazání

Mazání je pravděpodobně nejkritičtějším aspektem údržby. Snižuje tření, rozptyluje teplo a chrání před kontaminací a korozí.

Výběr správného maziva

Výběr správného maziva je prvořadý. Ne všechny tuky jsou vytvářeny rovnocenné a použití nesprávného typu může být horší než použití vůbec. Mezi faktory, které je třeba zvážit:

• Typ ložiska: Různá ložiska (např. Ball, Roller) mají různé požadavky na mazání.
• Provozní teplota: Vysoké teploty vyžadují maziva s vyšší viskozitou a tepelnou stabilitou.
• Načítání a rychlost: Silná zatížení a vysoké rychlosti vyžadují maziva se silnou filmovou silou, aby se zabránilo kontaktu na kovovém kovovém.
• Podmínky prostředí: Prašná, mokrý nebo korozivní prostředí může vyžadovat specializované mazivy se zvýšeným utěsněním a antikorozními vlastnostmi.
• Doporučení OEM: Konkrétní typy a specifikace maziv najdete vždy na příručce výrobce vysokozdvižných vozíků. Toto je váš nejspolehlivější zdroj.

Plán mazání

Klíčová je konzistence. Sledujte pečlivě doporučeným rozvrhem mazání výrobce. To je obvykle založeno na provozních hodinách nebo kalendářních intervalech (např. Každých 250 hodin, týdenní, měsíční). Vysoce využívané vozíky nebo ty, které pracují v drsných podmínkách, mohou vyžadovat častější mazání.

Techniky maskování

Správné malovací techniky zabraňují nadměrnému mazání, nedostatečnému mazání a kontaminaci:

• Čistota: Před nanesením tuku vždy vyčistěte montáž mastnoty a trysku na tuku, abyste zabránili vstupu kontaminantů do ložiska.
• Pomalá aplikace: Naneste mazivo pomalu, aby bylo možné jeho správně vyplnit ložisko a zabránit nadměrnému nahromadění tlaku, což může poškodit těsnění.
• Pozorovat očištění: U ložisek s reliéfními ventily nebo otevřenými vzory naneste tuk, dokud se z ložiska nebo těsnění nevyčistí malé množství čerstvého tuku. To ukazuje, že starý tuk byl vyloučen a ložisko je plné. U ložisek zapečetěných pro život se nepokoušejte přidat tuk, pokud není speciálně navržen pro opětovné mazání.
• Vyvarujte se nadměrného zkrácení: Příliš mnoho tuku může vygenerovat teplo, které má zatížit, víření, poškození těsnění a přilákat více kontaminantů.

3. inspekce

Pravidelné vizuální a hmatové inspekce mohou před eskalací zachytit potenciální problémy s ložiskem.

Vizuální kontrola pro opotřebení a poškození

• Hledejte zjevné známky poškození: Praskliny, čipy, promáčknutí na pouzdru ložiska nebo těsnění.
• Zkontrolujte únik mastnoty: Nadměrné úniky tuků z těsnění může naznačovat poškozenou těsnění nebo nadměrné mazání, což vede k nedostatečnému mazání uvnitř ložiska.
• Pozorujte rez nebo korozi: To naznačuje vniknutí vlhkosti, což je pro ložiska velmi škodlivá.
• Zkontrolujte přidružené komponenty: Hledejte opotřebení na šachtách, poulicích nebo stožárových kanálech, které by mohly naznačovat základní problémy s ložiskem.

Kontrola hry a uvolnění

• Ložiska kol: Zvedněte vysokozdvižný vozík a uchopte kolo v poloze 12 a 6 hodin, poté ve 3 a 9 hodin. Zkuste houpat kolo. Jakýkoli znatelný skluz nebo nadměrný pohyb naznačuje opotřebení a uvolnění v ložiscích kol, krále nebo komponent řízení.
• Ložiska stožáru: Mírně zvedněte stožár a pozorujte vnitřní kanály. Při zvedání/snižování hledejte nadměrnou hru stranou na stranu nebo trhaný pohyb. Zkuste ručně houpat kanály žínek.
• Ložiska řízení: Zkontrolujte nadměrnou hru nebo tuhost na volantu nebo propojení.

4. Čištění

Udržování čistoty kolem ložisek je stejně důležité jako správné mazání.

• Odstraňte zbytky a kontaminanty: Prach, nečistoty, vlhkost, kovové hobliny a další cizí částice jsou nejhorším nepřítelem ložiska. Mohou vstoupit do ložiska, kontaminovat mazivo a způsobit abrazivní opotřebení, což vede k předčasnému selhání.
• Pravidelné čištění: Rutinně čisté oblasti kolem ložisek, zejména maskovacích kování, těsnění a stožárových kanálů, aby se zabránilo vstupu kontaminantů do systému.
• Během údržby: Při provádění jiných úkolů údržby zajistěte, aby byla oblast kolem ložisek udržována čistá. Pokud jsou během opravy porušena těsnění, je rozhodující pečlivé čištění před opětovným sestavením.

Tím, že pečlivě sledujete tyto postupy údržby, můžete výrazně prodloužit provozní životnost vašich vysokozdvižných ložisek a zajistit, aby vaše vybavení zůstalo spolehlivé, bezpečné a produktivní.

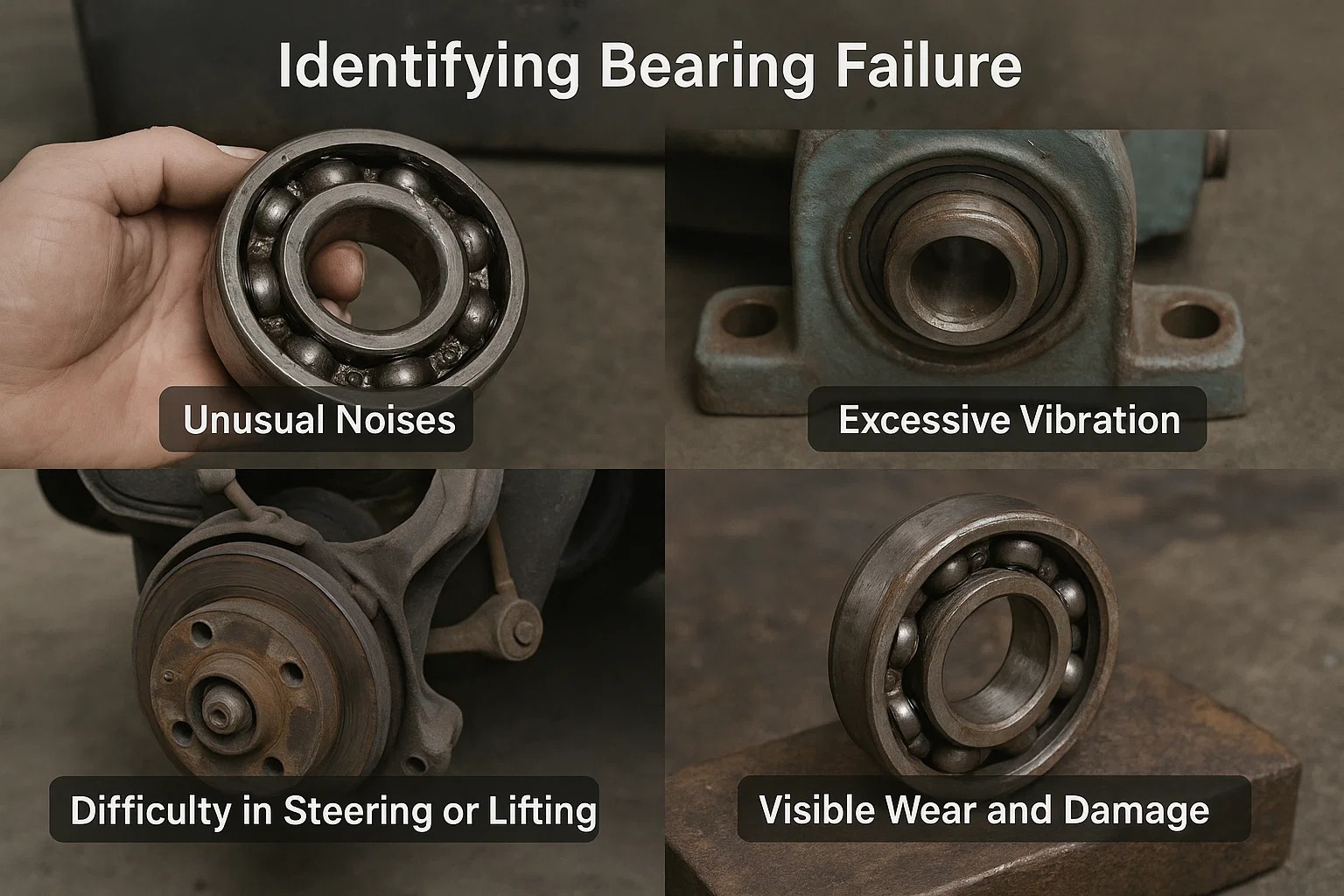

V. Identifikace selhání ložiska

Uznání časných příznaků selhání ložiska je zásadní pro zabránění významnějšímu poškození, zajištění bezpečnosti a minimalizaci prostojů. Ignorování těchto varování může vést k katastrofickým poruchám a drahým opravám.

1. Běžné příznaky selhávajících ložisek

Neúspěšné ložisko často sdělí svou úzkost prostřednictvím různých smyslových podnětů. Věnovat pozornost tomu může ušetřit spoustu bolesti hlavy.

• Neobvyklé zvuky (broušení, kvílení, řvoucí, hučení):

  • Broušení: Často ukazuje na vážné opotřebení, kontaminaci nebo nedostatek mazání, což vede k kontaktu na kovu. To je velmi vážný příznak.
  • Kvílení: Může poukazovat na nedostatečné mazání nebo na nesprávně zarovnané ložisko. S třením je často spojena s vysokým výkonem.
  • Řvoucí nebo hučení: Stabilní, nízkofrekvenční zvuk, který se mění s rychlostí, často svědčí o obecném opotřebení v ložiskových závodech nebo válcích. To je zvláště běžné u opotřebovaných ložisek kol.
  • Kliknutím nebo sklizni: Může navrhnout nadměrnou hru, poškozenou klec nebo zlomenou součást v ložisku. To se často slyší při změně směru nebo zasažení hrbolů.

• Nadměrné vibrace:

  • Značitelnou vibrací, které se cítily přes volant, podlahovou desku, stožár nebo dokonce celý podvozek, je silným ukazatelem selhávajícího ložiska.
  • Vibrace se vyskytují, když je hladká rotace ložiska narušena opotřebením, důvodem nebo poškozením, což způsobuje nerovnováhu. Intenzita vibrací se často zvyšuje rychlostí nebo zatížením.

• Potíže s řízením nebo zvedání:

  • Ložiska řízení: Pokud se řízení stane ztuhlým, uvolněným, nereagujícím nebo se cítí „notchy“, je to jasné znamení, že sloupec řízení, Kingpin nebo kola selhává. To významně ohrožuje kontrolu.
  • Ložiska stožáru: Jerky, váhavý nebo vazebný pohyb stožáru při zvedání nebo snižování zatížení naznačuje opotřebovaná nebo zabavená stožárová ložiska. Stožár se může také cítit nestabilní nebo vykazovat nadměrnou hru na straně na straně.
  • Ložiska kol: Těžce neúspěšné ložisko kola může způsobit, že se vysokozdvižný vozík vytáhne na jednu stranu nebo se během zatáček bude cítit nestabilní.

• Viditelné opotřebení a poškození:

  • Únik mastnoty: Hledejte únik mastnoty z těsnění. I když někdy kvůli nadměrnému mazání, často naznačuje poškozenou nebo opotřebovanou těsnění, což znamená, že kontaminace může vstoupit a mazivo může uniknout.
  • Rzi nebo koroze: Jakékoli známky rzi na nebo kolem sestavy ložiska ukazují na vstup vlhkosti, což je velmi škodlivé.
  • Zbarvení nebo přehřátí: Ložiska, která běží příliš horká (kvůli tření, nedostatku mazání nebo přetížení) mohou na závodech nebo bydlení vykazovat barvu (blueng nebo zhnědnutí). Možná si také všimnete hořící vůně.
  • Fyzické poškození: Trhliny, čipy nebo promáčknutí na vnějších kroužcích ložiska nebo viditelných válcích/kuličkách jsou definitivními známkami selhání.

Vi. Výměna vodohodnosti

Výměna ložiska vysokozdvižného vozíku je kritický úkol údržby, který při správném provedení obnoví výkon a bezpečnost stroje. Není to práce, která má být spěchána, protože nesprávná náhrada může vést k okamžitému nebo předčasnému selhání nového ložiska.

1. Kdy vyměnit ložiska

Vědět, kdy vyměnit ložisko, je klíčem k nákladově efektivní údržbě a zabránění dalšímu poškození. Vyměňte ložiska, když:

• Příznaky selhání jsou jasné: Pozorujete některý z příznaků diskutovaných v části V (např. Přetrvávající brusné zvuky, nadměrné vibrace, znatelné hry, tuhost nebo viditelné poškození), které nelze vyřešit mazáním nebo nastavením.
• Preventivní plán údržby: Někteří výrobci doporučují nahrazení určitých ložisek s vysokým obsahem opotřebení (jako jsou válečky nebo ložiska kol) ve specifických intervalech provozních hodin bez ohledu na zjevné příznaky jako proaktivní opatření.
• Během souvisejících oprav: Pokud rozebíráte komponentu, která obsahuje ložiska (např. Revize nápravy, výměnu stožáru), je často nákladově efektivní vyměnit ložiska současně, zejména pokud vykazují nějaké známky opotřebení, protože práce pro přístup již vyvolává.
• Inspekce po nehodě: Po jakémkoli dopadu nebo nehodě, která se týká vysokozdvižného vozíku, důkladně zkontrolujte všechna relevantní ložiska pro poškození nebo nesoulad a nahraďte je, pokud je ohrožena.

2. potřebné nástroje a vybavení

Mít správné nástroje je nezbytné pro bezpečné a efektivní výměnu ložiska. Přesné nástroje se budou lišit v závislosti na výměně konkrétního ložiska, ale obecně zahrnují:

• Bezpečnostní zařízení:
  • Rukavice s těžkým způsobem: Pro ochranu proti tuku, ostrými hranami a body sevření.
  • Bezpečnostní brýle/brýle: Chránit oči před troskami.
  • Ocelové boty: Pro ochranu nohou.
• Zvedání a podpora:
  • Podlahový jack nebo lahví Jack: Bezpečně zvednout vysokozdvižný vozík.
  • Jack Stas: Zásadní pro bezpečnost podpory vysokozdvižného vozíku po zvednutí. Nikdy nepracujte pod vysokozdvižným vozíkem podporovaným pouze Jackem.
  • Kliky kol: Zabránit náhodnému pohybu vysokozdvižného vozíku.
• Základní ruční nástroje:
  • Klíčové sady (metrika a SAE): Pro různé ořechy a šrouby.
  • Sady soketu (metrika a SAE) s rohatky a rozšířeními: Pro lepší přilnavost a pákový efekt.
  • Pry bary: Pro pákový efekt při odstraňování tvrdohlavých komponent.
  • Hammers (Rubber Mallet, Dead Blow, Ball-Peen): Pro jemné přesvědčování nebo těžší údery.
  • Šroubováky (různé typy): Pro obecné použití.
  • Momentový klíč: Naprosto kritické Pro správnou instalaci zajistí správné předpětí a zabrání nadměrnému utajení.
• Specializované nástroje pro ložisko:
  • Ložiskové stahovače (dvou čelisti, tří čelist, kladivo): Pro bezpečné odstranění ložisek z hřídelí nebo domácností bez poškození.
  • Sada nástrojů Instalační nástroje pro ložisko nebo ložiska: Chcete -li stisknout nová ložiska přímo na místo a zabránit poškození během instalace.
  • Údery nebo řidiče ložiska závodních závodů: Pro konkrétní odstranění/instalaci ložiskových závodů.
  • Snap Ring Ring Klivy: Pokud je ložisko zajištěno zazvoněními.
• Čištění zásob:
  • Čistič brzdy nebo odmašťovače: Důkladně vyčistit komponenty.
  • Nakupovat hadry/ručníky: Pro čištění a stírání.
  • Drátěný štětec: Čistit rzi nebo zbytky.
• Mazání:
  • Vhodné ložiskové mazivo: Pro nové mazání ložiska.
  • Mazací lis: Pro aplikaci.

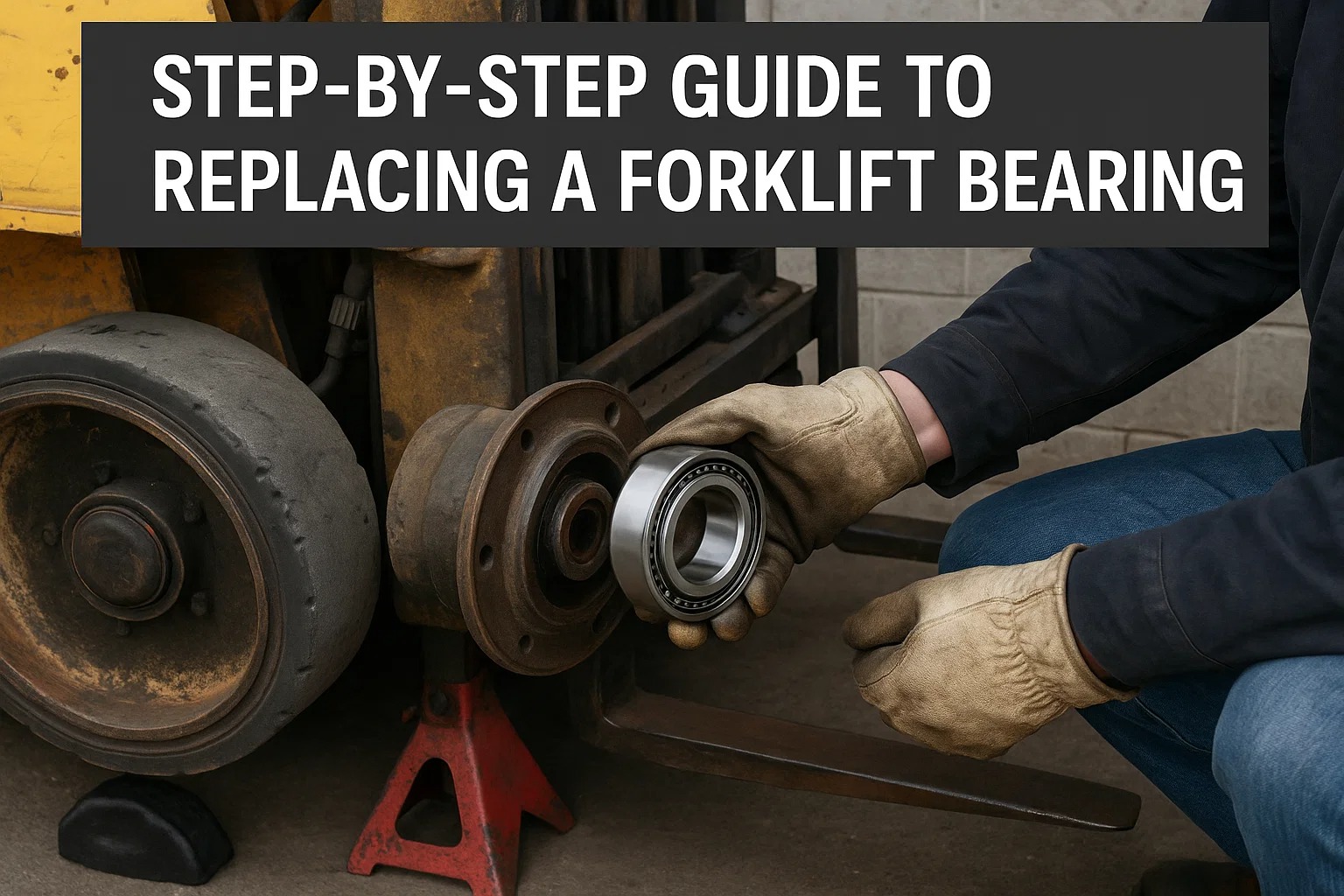

3. Průvodce krok za krokem k výměně ložiska vysokozdvižného vozíku

Toto je obecný průvodce; Podrobné pokyny pro model a nesouhlas, na kterých pracujete, se vždy obraťte na konkrétní servisní příručku pro vozík.

Bezpečnostní opatření

• Přečtěte si příručku: Vždy začněte konzultovat servisní příručku Forklift pro pokyny specifické pro model, specifikace točivého momentu a bezpečnostní varování.
• Osobní ochranné vybavení (PPE): Noste bezpečnostní brýle, rukavice a ocelové boty.
• Zajistěte vysokozdvižný vozík: Zaparkujte vysokozdvižný vozík na plochý stabilní povrch. Vypněte motor/napájení, odstraňte klíč a zapojte parkovací brzdu. Chock kol, na kterých se nepracovává.
• Zvednutí a podpora: Bezpečně zvedněte příslušnou část vysokozdvižného vozíku (např. Přední část pro ložiska kol, celý stroj pro dílo stožáru) pomocí konektoru a okamžitě ji bezpečně podpořete Jack stojí . Nikdy se nespoléhejte pouze na jack.
• Varovné značky: Umístěte „nepracují“ nebo „probíhající údržbu“ na vozíku.
• Správné osvětlení: Zajistěte, aby byla pracovní oblast dobře osvětlená.

Odstranění starého ložiska

1. Demontáž: Pečlivě odstraňte všechny komponenty, které brání přístupu k ložisku (např. Kola, brzdové třmeny, stožárové kanály, udržení šroubů/ořechů, prachové uzávěry, těsnění). Sledujte všechny spojovací prvky.
2. Vyčistěte oblast: Důkladně vyčistěte okolí, aby se zabránilo vstupu kontaminantů do ložiska během odstranění.
3. Uvolněte údržby: Vyjměte všechny zaznělé kroužky, zamyčené matice nebo opěrné desky zajišťující ložisko.
4. Extrahovat ložisko:
   • For Ložiska kol , možná budete potřebovat stahovač pro extrakci rozbočovače nebo samotné sestavy ložiska. Pokud jde o závody, použijte úder z opačné strany, pokud je přístupný.
   • For Ložiska stožáru , mohou být přišroubováni na místě nebo vyžadovat konkrétní nástroje, aby je vysunuly z kanálů.
   • Použijte vhodné ložisko or stiskněte pečlivě odstranit ložisko bez poškození hřídele nebo pouzdra. Vyvarujte se kladiva přímo na ložisko, pokud není pro něj výslovně navrženo, a dokonce i potom použijte kladivo nebo drift měkké tváře.
5. Zkontrolujte okolní komponenty: Před instalací nového ložiska důkladně zkontrolujte hřídel, vrt a veškeré související komponenty pro opotřebení, poškození, otřepy nebo korozi. Pečlivě je čistím.

Instalace nového ložiska

1. Čistota je prvořadá: Ujistěte se, že nové ložisko je udržováno naprosto čisté. Neodstraňujte jej z jeho obalu až bezprostředně před instalací.
2. Mazání (předinstalace): Naneste tenký, dokonce i kabát Doporučené ložiskové mazivo na závody a válcovací prvky nového ložiska. U uzavřených ložisek to nemusí být nutné, ale zkontrolujte pokyny výrobce.
3. Orientujte správně: Zajistěte, aby bylo ložisko orientováno ve správném směru, zejména u zúžených válečků nebo tahových ložisek.
4. Stisknutím na místo:
   • Použijte ložiskové lis nebo Sada nástrojů pro ložisko zatlačit nové ložisko přímo a rovnoměrně do jeho bydlení nebo na jeho hřídel.
   • Rozhodující: Vyvíjejte tlak pouze na namontovanou rasu (např. Vnější závod pro umístění do pouzdra, vnitřní závod za montáž na šachtu). Použití tlaku na nesprávnou rasu může poškodit ložisko.
   • Nikdy netloučte přímo na ložisko Pokud nepoužíváte správný řidič ložiska, který distribuuje rovnoměrně sílu přes správnou rasu.
5. Zabezpečené držáky: Přeinstalujte jakékoli zazněné kroužky, ořechy nebo opěrné desky a zajistěte, aby byly správně usazeny.
6. Správné postupy točivého momentu:
   • To je kritické. Použijte Točivý klíč Utažení všech spojovacích prostředků ke specifikacím uvedeným v servisní příručce ForKlift.
   • Ložiska kol: Často vyžaduje specifický postup předpětí (utáhněte se na určitý točivý moment, zpět a poté se znovu utajuje na nižší točivý moment), aby nastavil správnou hru. Nesprávný točivý moment na ložiscích kol je běžnou příčinou předčasného selhání.
   • Nadměrné utajení může způsobit nadměrné předpětí, což vede k rychlému nahromadění tepla a časné únavy.
   • Nedostatečné utajení může vést k nadměrnému hraní, vibracím a opotřebení součástí.

Kontroly po přeměně

1. Opětovné sestavení komponent: Přeinstalujte všechny odstraněné komponenty (např. Brzdové třmeny, kola, prachové čepice, sekce stěček).
2. Konečné mazání: V případě potřeby naneste další mazání (např. Zabalení náboje kola s tukem, mazací válce stožáru).
3. Funkční test:
   • S vysokozdvižným vozíkem se stále zvedne, zkontrolujte hladkou rotaci a správný pohyb v nově nainstalované ložiskové oblasti.
   • U kol ručně roztočte kolo, abyste zajistili volnou rotaci bez vazby nebo abnormálního šumu.
   • Pro stožár provozujte funkci zvedání pomalu, abyste zajistili hladký vertikální pohyb.
4. Nižší a testovací pohon: Pečlivě snižte vysokozdvižný vozík. Před uvedením zpět do provozu proveďte pomalou kontrolovanou zkušební jízdu v bezpečné oblasti. Poslouchejte jakékoli neobvyklé zvuky, zkontrolujte správnou odezvu řízení a potvrďte hladký provoz stožáru.
5. Znovu zkontrolujte točivý moment: Po krátkém období provozu (např. 50 hodin nebo týdne) je často dobrým praxí znovu zkontrolovat točivý moment na kritických upevňovacích prvcích, zejména matic ložisek kol, protože se komponenty mohou usadit.

Krok	Klíčová akce	Význam	Běžná úskalí
Odstranění	Používejte správné stahovače/ovladače, čistá oblast.	Zabraňuje poškození hřídele/pouzdra.	Nunění s kladivami, nečištění okolních dílů.
Instalace	Stisknutím přímo tlačí tlak na opravu rasy.	Zajišťuje dokonce i rozdělení zátěže, zabraňuje poškození nového ložiska.	Kladivo přímo, aplikovat sílu na nesprávnou rasu, nepoužívat tisk.
Mazání	Použijte správný typ a množství.	Snižuje tření, zabraňuje přehřátí.	Pomocí nesprávného mastnoty, nadzvědět/nedostatek.
Točivé momenty	Použijte točivý klíč, sledujte specifikace.	Nastavuje správné předpětí, zabraňuje předčasnému selhání.	Hádání točivého momentu pomocí nárazového pistole pro konečný točivý moment.
Post-kontroly	Zkušební funkce, znovu zkontrolujte točivý moment.	Potvrzuje správnou provoz, zajišťuje trvalou opravu.	Přeskočení testovací jednotky, po počátečním použití nepřekonalo točivý moment.

Dodržováním těchto podrobných kroků a upřednostňováním bezpečnosti a přesnosti můžete zajistit úspěšnou výměnu vozíku, která přispívá k dlouhodobé spolehlivosti a výkonu vašeho vybavení.

Vii. Tipy pro prodloužení životnosti

Prodloužení života vašich vozíkových ložisek není jen o reakci na problémy; Jde o proaktivní opatření, která minimalizují opotřebení. Implementací inteligentních provozních postupů a konzistentní údržby můžete výrazně prodloužit životnost, snížit náklady a zvýšit bezpečnost.

1. Správná operace vozíku

Jak je provozován vysokozdvižný vozík, má přímý a hluboký dopad na životnost jeho ložisek.

• Vyvarujte se přetížení: Nikdy nepřekračujte hodnocenou zatížení kapacity vysokozdvižného vozíku. Přetížení dává obrovský a nepřiměřený stres na všechna ložiska, zejména na ty na stožáru a kolech, což vede k předčasné únavě, deformaci a selhání.
• Hladké zrychlení a brzdění: Náhlé zrychlení a náhlé drsné brzdění vytvářejí významné nárazové zatížení a napětí na ložiskách kol a přenosová ložiska. Hladké, postupné pohyby snižují tyto nárazové síly.
• Jemné zatáčky: Ostré, vysokorychlostní zatáčky vložily na ložiska kol závažná boční zatížení. Povzbuzujte operátory, aby provedli široké, jemné zatáčky, zejména při přenášení nákladu.
• Pečlivá manipulace s zatížením: Vyvarujte se „vidlice“ nebo náhle zatížení. To generuje nárazová zatížení, která mohou poškodit ložiska stožárů, ložiska vozíků a dokonce i podvozek. Umístěte vidlice pečlivě a snižují hladce.
• S ohledem na nerovnoměrné povrchy: Přejezdem přes výmoly, hrboly nebo nerovný terén při rychlosti může ložiska podrobit náhlým dopadům a vibracím, což zrychluje opotřebení. Povzbuzujte operátory, aby pečlivě zpomalili a procházeli takovými oblastmi.
• Správné využití stožáru: Vyvarujte se „plácnutí řetězce“ nebo nutit stožár, aby se prodloužil/zasunul, když narazí na odpor. Prozkoumejte a vyčistěte jakékoli překážky.

2. Pravidelný plán údržby

Dodržování přísného plánu údržby je pro dlouhověkost neelegovatelné. To zahrnuje:

• Konzistentní mazání: Jak bylo uvedeno, jedná se o jediný nejdůležitější faktor. Sledujte typ a frekvenci maziva doporučeného výrobce pro všechna maskostná ložiska (ložiska kol, stožárové válce, otoky řízení). Použijte správné techniky namazání, abyste se vyhnuli ničení nebo nadměrnému mazání.
• Včasné inspekce: Začlenit kontroly ložiska do denních kontrol před posunem a podrobnější kontroly pravidelné údržby. Poslouchejte neobvyklé zvuky, pocit nadměrného tepla a hledejte viditelné známky opotřebení nebo úniku.
• Rychlé opravy: Okamžitě se zabývejte drobné problémy s ložiskem (např. Malé pískání, mírná hra). Malé problémy mohou rychle eskalovat do závažných selhání, pokud zůstanou neadresované.
• Sezónní úpravy: Při extrémních teplotách zvažte úpravu typů mazání nebo frekvencí podle doporučení výrobce.

3. Použití vysoce kvalitních ložisek

Počáteční úspora nákladů levných, generických ložisek jsou téměř vždy vyváženy jejich kratší životností a souvisejícími náklady na prostoje a výměnu.

• Renomovaní výrobci: Vždy se rozhodněte pro ložiska od renomovaných výrobců známých pro jejich kontrolu kvality a dodržování průmyslových staardů.
• Správné specifikace: Zajistěte, aby náhradní ložiska přesně odpovídala specifikacím výrobce původního zařízení (OEM) pro velikost, hodnocení zatížení a typ.
• Kvalita materiálu: Vysoce kvalitní ložiska jsou vyráběna z nadřazených ocelí a mají přesné úpravy a závody, což vede k lepšímu výkonu a trvanlivosti.
• Správné těsnění: Kvalitní těsnění jsou zásadní pro udržení maziv a kontaminantů. Dolní těsnění jsou společným bodem selhání.

4. Vyhýbání se přetížení

Tento bod se opakuje kvůli jeho kritickému dopadu. Přetížení je přímou příčinou předčasného selhání ložiska a významné bezpečnostní riziko.

• Respekt nakládací kapacity: Nikdy nepřekračujte jmenovitou zatížení kapacity vysokozdvižného vozíku, jak je uvedeno na datové desce.
• Načíst centrum: Pochopte a respektujte středisko zatížení vysokozdvižného vozíku. Dokonce i zátěž v rámci hmotnosti může destabilizovat komponenty vysokozdvižného vozíku a nadměrné, pokud je jeho těžiště příliš daleko vpřed.
• Školení operátora: Zajistěte, aby všichni operátoři byli důkladně vyškoleni pro postupy bezpečného zatížení a nebezpečí přetížení.

5. Ochrana ložisek před kontaminací

Kontaminace je tichý vrah ložisek. Dokonce i mikroskopické částice mohou v průběhu času způsobit významné poškození.

• Udržujte integritu těsnění: Pravidelně kontrolujte ložiskové těsnění, pokud jde o praskliny, slzy nebo známky úniku. Okamžitě vyměňte poškozená těsnění.
• Čistota během údržby: Při provádění jakékoli údržby, která vystavuje ložiska (např. Odstraňování kol, služba stožáru), zajistěte, aby byla pracovní oblast pečlivě čistá. Zabraňte nečistotům, prachu a kovovým hoblinám v vstupu do sestav ložisek.
• Správné skladování maziv: Před použitím skladujte tuky a oleje v čistých, utěsněných nádobách, aby se zabránilo kontaminaci.
• Environmentální kontroly: Pokud je to možné, minimalizujte expozici vysokozdvižných vozíků extrémně zaprášenému, mokrému nebo korozivnímu prostředí. Pokud pracujete v takových podmínkách, zvyšujte inspekci a mazání frekvencí a zvažte specializovaná utěsněná ložiska nebo maziva.
• Postupy pro mytí: Pokud je promytí vysokozdvižné vozíky, vyvarujte se nasměrování vysokotlakých vodních trysek přímo na těsnění ložiska, protože to může přinutit vodu kolem nich.

Zde je shrnutí společných stresorů ložisek a jak je zmírnit:

Tím, že pečlivě použijete tyto tipy, můžete výrazně zvýšit spolehlivost a provozní životnost vašich vysokozdvižných ložisek, což vede k bezpečnějšímu provozu a snížení nákladů na údržbu v průběhu času.

Viii. Populární značky pro převodové vozíky

Pokud jde o ložiska vysokozdvižného vozíku, značka, kterou si vyberete, může výrazně ovlivnit výkon, dlouhověkost a celkovou provozní bezpečnost. Zatímco mnoho výrobců produkuje širokou škálu ložisek, někteří se etablovali jako vůdci průmyslu známí svou kvalitou, spolehlivostí a přesným inženýrstvím. Sourcing ložisek od renomovaných značek pomáhá zajistit, abyste získali produkt navržený tak, aby odolával přísným požadavkům na provoz vysokozdvižného vozíku.

Zde jsou některé z nejpopulárnějších a nejoblíbenějších značek v ložiskovém průmyslu, které se často používají v aplikacích vysokozdvižných vozíků, buď jako originální vybavení (OE) nebo jako náhrada za náhradní díl, spolu s úvodem do úvodu Shaoxing Shangyu Flight Seiko Machinery Co., Ltd. (FTM) :

1. Shaoxing Shangyu Flight Seiko Machinery Co., Ltd. (FTM)

• Původ: Čína (založena 2006)
• Pověst: FTM je podnik zaměřený na výzkum a vývoj, výrobu a přizpůsobení nestaardní ložiska, vysoce přesná ložiska (nahrazení importu) , a nosné příslušenství a mechanické části. S více než 30 lety technických zkušeností s designem si FTM získala vynikající pověst v oblasti vysoce kvalitních ložisek. Náš profesionální technický tým poskytuje domácím a zahraničním zákazníkům vysoce kvalitní řešení ložisek ve strojírenství (včetně vysokozdvižných vozíků), textilní stroje a další pole.
• Klíčové silné stránky: FTM aktivně představuje pokročilé stroje CNC z Japonska, aby zajistila přesnost a stabilitu zpracování produktů. Náš výzkum produktu ložiska se řídí doktorem tribologie a zajišťuje špičkový design a výkon. Dodržujeme firemní filozofii inovací a rozvoje a naše výrobky jsou vyváženy do mnoha zemí a regionů po celém světě. FTM již dlouho podporuje a produkuje různé typy ložisek pro mnoho světově proslulých společností a udržuje dobré produkční vztahy. Vyberte FTM pro spolehlivé a vysoce kvalitní roztok ložiska.

2. SKF (Svenska Kullagerfabriken)

• Původ: Švédsko
• Pověst: Jeden z největších a nejznámějších výrobců ložisek po celém světě. SKF je proslulý pro své Vysoce kvalitní, inovativní designy a Rozsáhlá řada produktů . Nabízejí ložiska pro prakticky každou průmyslovou aplikaci, včetně robustních řešení pro zařízení pro manipulaci s materiálem.
• Klíčové silné stránky: Výjimečné inženýrství, přísné testování, široká dostupnost a silné zaměření na řešení zdraví a údržby. Ložiska SKF najdete jako OE v mnoha značkách prémiových vysokozdvižných vozíků.

3. Timken

• Původ: Spojené státy
• Pověst: Světový vůdce v Zuzená ložiska válců , i když produkují širokou škálu typů ložisek. Ložiska Timken jsou synonymem trvanlivost a vysoká zatížení , které jsou ideálními pro těžkopádné aplikace, jako jsou rozbočovače pro kola vysokozdvižné vozíky a stožárové válce.
• Klíčové silné stránky: Specializace na vysoce výkonných ložiscích pro náročné aplikace, silné odborné znalosti v oblasti materiálu a vynikající inženýrskou podporu.

4. Skupina Fag / Schaeffler (INA / FAG)

• Původ: Německo
• Pověst: Část větší skupiny Schaeffler, Fag je německá powerhouse známá pro svou Precision Engineering a vysoce kvalitní průmyslová ložiska . Ložiska pro původní zařízení jsou často specifikována kvůli jejich spolehlivosti a výkonu. Ina, také součástí Schaeffleru, se specializuje na ložiska jehly, která jsou běžná v různých propojení vysokozdvižných vozíků.
• Klíčové silné stránky: Německá inženýrská přesnost, široké produktové portfolio, robustní řešení pro těžké stroje.

5. NTN

• Původ: Japonsko
• Pověst: Hlavní výrobce globálního ložiska známý pro jeho vysoce kvalitní produkty a technologický pokrok . NTN produkuje komplexní škálu ložisek, včetně ložisek s hlubokými drážky, válcových ložisek a zužujících se válcových ložisek, z nichž mnohé jsou vhodné pro aplikace vysokozdvižného vozíku.
• Klíčové silné stránky: Spolehlivost, inovace a silná přítomnost v automobilovém a průmyslovém odvětví.

6. Koyo (JTEKT Corporation)

• Původ: Japonsko
• Pověst: Koyo, součást JTEKT Corporation, je dalším japonským gigantem v ložiskovém průmyslu. Jsou známí jejich Široká řada typů ložisek and Konzistentní kvalita . Ložiska Koyo se často vyskytují při přenosu vysokozdvižných vozíků, nápravy a řízení řízení.
• Klíčové silné stránky: Rozmanitá nabídka produktů, přesná výroba a spolehlivost.

7. NSK (Nippon Seiko K.K.)

• Původ: Japonsko
• Pověst: NSK je globální vůdce a jedním z největších výrobců ložiska na světě. Jsou vysoce považováni za své Technologické schopnosti , Kvalitní výroba , a Rozsáhlý výzkum a vývoj . Ložiska NSK se používají v různých průmyslových odvětvích, včetně vysokozdvižných vozíků, pro jejich výkon a trvanlivost.
• Klíčové silné stránky: Inovace, pokročilé materiály a vysoce výkonná řešení pro náročné aplikace.

8. Nachi-Fujikoshi Corp.

• Původ: Japonsko
• Pověst: Nachi je známý pro výrobu vysoce kvalitních ložisek, nástrojů pro řezání a hydraulické vybavení. Jejich ložiska jsou uznána za jejich přesnost a trvanlivost , vhodné pro robustní požadavky na strojní zařízení na vysokozdvižný prostředek.
• Klíčové silné stránky: Integrované výrobní schopnosti, vysoká přesnost a spolehlivost.

Při výběru náhradních ložisek:

Závěr

Spolehlivá operace vysokozdvižného vozíku významně závisí na zdraví a výkonu jeho ložisek. Od kol, která nesou jeho zátěž až po stožár, který jej zvedá do tyčících se výšek, hraje každé ložisko zásadní roli při zajišťování účinnosti, bezpečnosti a dlouhověkosti.

Rekapitulace klíčových bodů

V této příručce jsme prozkoumali složitý svět ložisek vysokozdvižného vozíku a pokrývali:

• Rozmanité typy: Ponořili jsme se do konkrétních funkcí a umístění Ložiska kol , Ložiska stožáru , a Ložiska řízení , spolu s dalšími kritickými ložiskami nalezenými v přenosu a hydraulických systémech vysokozdvižného vozíku. Také jsme rozlišovali mezi kuličková ložiska , ložiska válců (válcové, zužující se, jehla) , a tahová ložiska , zdůrazňující jejich jedinečné schopnosti manipulace s nakládáním.
• Základní údržba: Zdůraznili jsme to mazání je životnost ložisek a podrobně popisuje, jak vybrat správné mazivo a dodržovat přísný rozvrh. Pravidelná kontrola pro hru, hluk a viditelné poškození spolu s pečlivé čištění , byla identifikována jako klíčová preventivní opatření.
• Identifikace selhání: Nastínili jsme běžné příznaky selhávajících ložisek - z neobvyklé zvuky and Nadměrné vibrace to potíže při řízení nebo zvedání and viditelné opotřebení . Pochopení kořenových příčin, například nedostatek mazání , kontaminace , přetížení , a Nesprávná instalace , zmocňuje proaktivní zásah.
• Postupy nahrazení: Průvodce krok za krokem zdůraznil důležitost Bezpečnostní opatření , pomocí Správné nástroje , a dodržovat správné postupy točivého momentu Aby se zajistilo, že nová ložiska jsou bezchybně nainstalována a vydrží jejich zamýšlenou životnost.
• Prodloužení života: Poskytli jsme praktické tipy, včetně Správná provoz vysokozdvižného vozíku (vyhýbání se přetížení a tvrdým manévrům), udržování a Přísný plán údržby , trvá na tom vysoce kvalitní ložiska od renomovaných výrobců jako FTM , a pilně Ochrana ložisek před kontaminací .

Důležitost údržby nosnosti pro dlouhověkost a bezpečnost vysokozdvižného vozíku

Nakonec je s sebou jasná: Údržba nesení není pouze úkolem; Je to investice.

• Pro dlouhověkost: Dobře udržovaná ložiska snižují tření, zabraňují předčasnému opotřebení přilehlých komponent a udržují celý vysokozdvižný vozík v rámci svých návrhových parametrů. To významně rozšiřuje životnost vašeho cenného vybavení, maximalizuje jeho návratnost investic a tlačí nákladné kapitálové výdaje za náhradní vozíky.
• Pro bezpečnost: Možná ještě kritičtěji jsou zdravá ložiska zásadní Bezpečnost vysokozdvižného vozíku . Neúspěšné ložisko může vést ke ztrátě kontroly, nestabilnímu zatížení nebo náhlému mechanickému selhání, což představuje vážná rizika pro operátory, chodce a majetek. Pravidelná údržba zmírňuje tato rizika a vytváří bezpečnější pracovní prostředí pro všechny.

Pochopením typů ložisek ve vašem vysokozdvižném vozíku, zavázání se k konzistentnímu režimu údržby a výběrem vysoce kvalitních náhradních dílů od důvěryhodných výrobců jako FTM , zajistíte, že váš vysokozdvižný vozík zůstává spolehlivý, efektivní a bezpečný pracovní kůň pro nadcházející roky.
